제품 상세 정보:
결제 및 배송 조건:
|
| Normative standard: | IEC60529, IEC60598-1, IEC60335-1 | Test IP grade: | IPX5, IPX6 |
|---|---|---|---|
| Type: | chamber-type equipment | Water recycle: | Yes |
| Material of working chamber: | SUS304 stainless steel | Control unit: | PLC+ color touch screen |
| Working power: | AC380V/50Hz (customizable) | Configuration: | jet nozzles, test tunsel, test chamber, turntable, flowmeter |
| 강조하다: | SUS304 스테인리스 스틸 워터 제트 테스트 챔버,PLC 터치 스크린 제어 IPX5 IPX6 테스트 챔버,IEC60529 규격 준수 방수 시험 장비 |
||
IEC60529에 따른 IPX5 및 IPX6 테스트용 강한 물 분사 시험 챔버
1. 서론
IPX5 및 IPX6 테스트는 표준 시험 노즐에서 나오는 물줄기로 모든 실현 가능한 방향에서 인클로저를 분사하여 수행됩니다. Φ6.3mm 및 Φ12.5mm 직경의 시험 노즐(호스 노즐)은 IEC60529 그림 6에 따라 엄격하게 설계되었으며, 시험 챔버는 IEC60529:1989 +A1:1999 +A2:2013 조항 14.2.5 및 14.2.6의 시험 요구 사항을 완전히 충족할 수 있습니다.

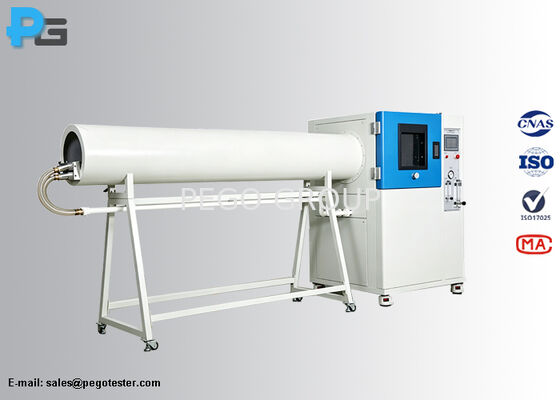

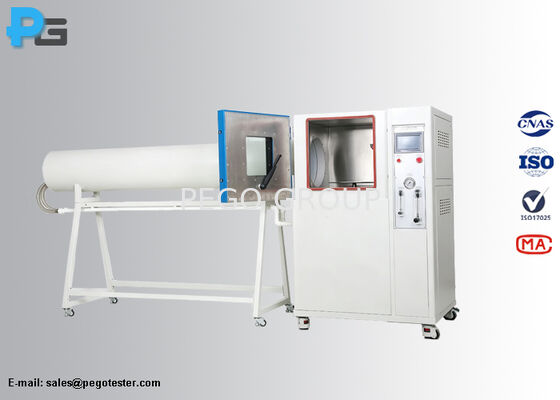

IPX5 및 IPX6 방수 등급 시험 장비는 시험 터널과 시험 챔버로 구성됩니다. 시험 노즐은 턴테이블 중심에서 2.8m 떨어진 시험 터널에 배치되며, 턴테이블은 시험 챔버 내부에 있습니다. 시험 노즐은 위아래로 자동으로 스윙하여 모든 실현 가능한 방향에서 인클로저를 분사할 수 있습니다. 내장된 물 탱크와 물 재활용이 가능하며, 시험은 PLC 및 터치 스크린으로 제어됩니다. IPX5 테스트의 유량은 12.5L/min±5%이고 IPX6 테스트의 유량은 100L/min±5%입니다. 물 압력은 지정된 유량을 달성하도록 조정해야 합니다. 인클로저 표면적 제곱미터당 시험 시간은 1분으로 예상되며, 최소 시험 시간은 3분입니다.
2. 사양
| 모델 | IPX56BS-500L | IPX56BS-1000L | IPX56BS-1400L |
|---|---|---|---|
| 내부 크기(mm) | 800*800*800 | 1000*1000*1000 | 1180*1180*1000 |
| 외부 크기(mm) | 3900*1000*1600 | 4000*1450*1800 | 4000*1450*1850 |
| 턴테이블 직경 | Φ600mm | Φ600mm | Φ600mm |
| 유량(IPX5) | 12.5L/min±0.625 | ||
| 유량(IPX6) | 100L/min±5 | ||
| 턴테이블 베어링 | 50KG (최대) | ||
| 노즐 내부 직경 | Φ6.3mm (IPX5), Φ12.5mm (IPX6) | ||
| 시험 거리 | 2.8m | ||
| 작동 전원 | 380V/50Hz | ||
| 시험편 전원 공급 장치 | 220V | ||
| 제어 시스템 | PLC+7인치 터치 스크린 | ||
| 보호 | 전기 누전, 수분 부족, 단락 | ||
