제품 상세 정보:
결제 및 배송 조건:
|
| 기준: | IEC60851-3 | 샘플 길이: | 1m |
|---|---|---|---|
| 탄력성 속도: | 7±0.5r/분 | 권회수: | 5.5 (NEMA 규격: 3턴) |
| 전원공급장치: | AC220V ± 10%, 50Hz | ||
| 강조하다: | 7r/min 와일링 와이어 스프링성 테스트 장치,1m 와일링 와이어 스프링성 테스트 장치,IEC60851-3 스프링성 테스트 장치 |
||

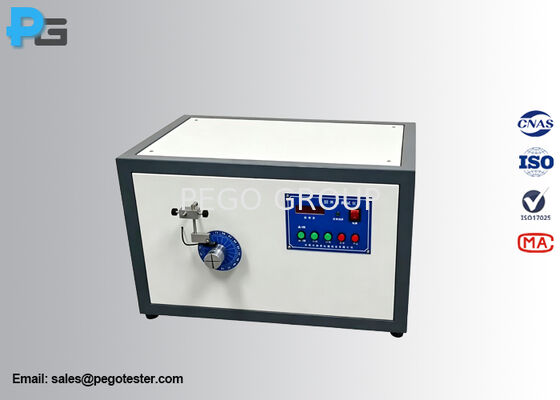

난EC60851-3 와일링 와이어 스프링성 시험 장치
1.소개
나선 실력 시험 장치는 IEC60851-3 제5.2항 제1그림과 제2그림 및 GB/T4074.3 제5항에 따라 설계됩니다.2그것은 0.080mm에서 1.600mm까지의 명목 전도선 지름의 둥근 와이어의 스프링성 테스트를 위해 사용됩니다.
원칙:
직선 가닥 조각은 해당 표준에 명시된 지름과 가닥에 가해지는 긴장 아래로 5번 주위를 엮는다.다섯 회전 끝에서 후퇴하는 각의 판독은 스프링의 척도가.
2.사양
|
표본의 길이가 |
1m |
|
스프링 속도 |
7±0.5r/min |
|
다이얼 |
도 1에 따라 설계된 72개의 균등한 구간 |
|
무게 |
표 2 참조 |
|
멘드럴 |
표 1 참조 |
|
LED 디스플레이 값과 다이얼에 표시된 값 사이의 오차 |
≤1° |
|
회전 수 |
5.5 (NEMA 표준: 3회전) |
|
전원 공급 |
AC220V±10%, 50Hz |
|
전력 소비 |
<80W |
|
운영 환경 |
온도: 0-40°C, 상대 습도: ≤85% |
|
크기와 무게 |
L500*W335*300mm/25KG |
3.표 1 매드럴 (mandrels)
|
멘드럴 지름amm |
차원b mm |
|||||
|
a |
b |
c |
d |
e |
f |
|
|
5 |
6.0 |
7.5 |
32 |
0.30 |
0.05 |
0.13 |
|
7 |
6.0 |
9.0 |
34 |
0.40 |
0.07 |
0.18 |
|
10 |
6.0 |
9.0 |
34 |
0.60 |
0.10 |
0.25 |
|
12.5 |
6.0 |
9.0 |
40 |
0.80 |
0.14 |
0.35 |
|
19 |
10.0 |
11.0 |
45 |
1.20 |
0.20 |
0.50 |
|
25 |
12.5 |
12.5 |
45 |
2.00 |
0.28 |
0.70 |
|
37.5 |
12.5 |
14.5 |
47 |
2.40 |
0.40 |
1.00 |
|
50 |
12.5 |
17.5 |
50 |
3.00 |
0.80 |
2.00 |
|
a:틈의 버튼에, 제공되는 경우 b: 그림 2 참조 |
||||||
4.표 2 무게
|
무게 (N) |
0.25 |
0.50 |
1.0 |
2.0 |
4.0 |
8.0 |
12.0 |
15.0 |
|
정확성± |
0.02 |
0.05 |
0.1 |
0.2 |
0.4 |
0.8 |
1.0 |
1.0 |
