제품 상세 정보:
결제 및 배송 조건:
|
| 기준: | IEC61000-4-4 | 출력 전압: | 5KV |
|---|---|---|---|
| CDN: | 380V/16A, 380V/30A | 보증: | 12개월 |
| 제어 시스템: | PLC 터치스크린 | 배송: | 급행으로 |
| 일하는 힘: | AC220±10%,50/60Hz, 300W | 차원: | 470mm(W)×215mm(H)×500mm(D) |

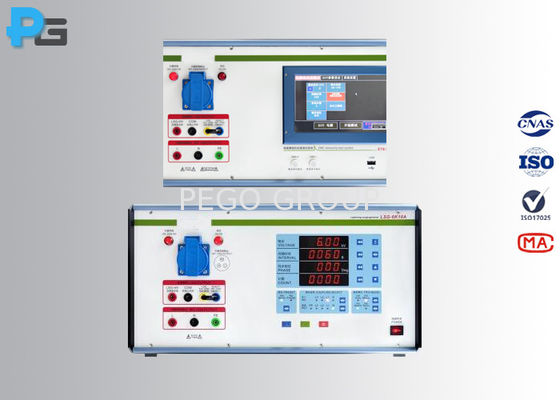

EFT-5K 시리즈 전기 고속 과도 발생기는 IEC61000-4-4 표준에 따른 전자기 적합성(EMC) 시험을 위해 설계된 정밀 기기입니다. 이 견고한 테스터는 최대 5KV의 고속 과도 버스트 펄스를 제공하며, 0.1~1200kHz의 반복 주파수를 지원하여 산업 제어 시스템, 가전 제품, 의료 장비, 자동차 전자 제품 및 부품의 내성 평가에 적합합니다.
통합된 3상 5선 결합 및 분리 네트워크(CDN)는 16A 또는 30A 용량으로 3상 전력 시스템에서 실제 전기적 교란을 정확하게 시뮬레이션합니다.
| 매개변수 | 사양 |
|---|---|
| 모델 | EFT-5K16 / EFT-5K30 |
| 개방 회로 출력 전압 | 0.25-5kV ±5% |
| 50Ω 부하 출력 전압 | 0.125-2.5kV ±5% |
| 펄스 파형 | 5/50ns (50Ω/1000Ω 부하) |
| 상승 시간 | 5ns ±30% (50Ω 부하) |
| 임피던스 | 50Ω ±20% |
| 출력 극성 | 음수/양수 |
| 반복 주파수 | 0.1-1200.0kHz ±10% |
| 버스트 지속 시간 | 15ms@2.5/5kHz, 750μs@100kHz, 250μs@300kHz |
| 버스트 주기 | 100-999ms (조절 가능) |
| 결합 네트워크 | 3상 380V/16A 또는 30A, 50/60Hz |
| 결합 커패시터 | 33nF ±10% |
| 전원 요구 사항 | AC220±10%, 50/60Hz, 300W |
| 치수 | 470(W)×215(H)×500(D)mm |
| 무게 | 약 25kg |
수입된 고출력 비유도 저항기는 변형 없이 안정적인 펄스 파형을 보장하여 IEC61000-4-4 요구 사항을 충족하는 정확한 테스트 신호를 제공합니다. 왜곡된 파형은 잘못된 테스트 결과를 초래하여 불필요한 제품 재설계 또는 규정 준수 문제 누락을 유발할 수 있으므로 이러한 정밀도가 중요합니다.
7인치 LCD 터치 스크린 인터페이스는 실시간 매개변수 표시와 함께 직관적인 제어를 제공합니다. 작업자는 최대 1000개의 테스트 구성을 저장하여 반복적인 테스트 시나리오에 대해 신속하게 불러올 수 있습니다. 내장된 온도-습도 센서는 테스트 중 환경 조건을 모니터링합니다.
통합된 3상 5선 결합 및 분리 네트워크는 외부 결합 장비의 필요성을 제거합니다. 자유롭게 선택 가능한 결합 모드(L1, L2, L3, N, PE)를 통해 시스템은 추가적인 하드웨어 수정 없이 다양한 테스트 구성에 적응합니다.
EFT-5K 시리즈는 규제 준수를 위해 전자 장비를 평가하는 품질 보증 실험실 및 EMC 테스트 시설에 사용됩니다. 일반적인 사용 사례는 다음과 같습니다:
이 발생기는 고급 펄스 기술과 지능형 제어 시스템을 결합하여 신뢰할 수 있고 반복 가능한 테스트 결과를 제공합니다. 자가 진단 기능은 고전압 및 임펄스 출력 상태를 지속적으로 모니터링하여 이상을 자동으로 감지하여 장비와 테스트 대상 장치 모두를 보호합니다.
유연한 버스트 모드 옵션(동기식 또는 비동기식)과 0-360°의 자유 위상각 설정을 통해 엔지니어는 테스트 효율성을 저해하지 않고 정확한 교란 시나리오를 시뮬레이션할 수 있습니다.
