1.소개

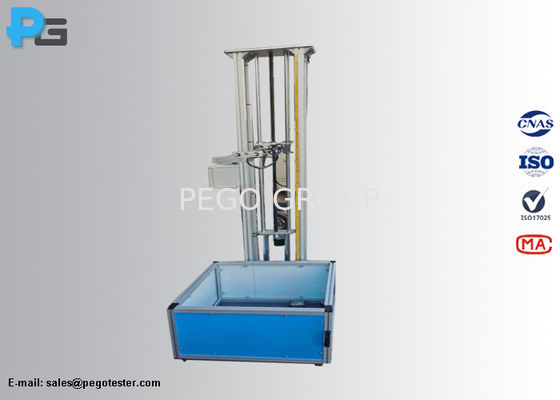

의강철 구구 떨어지는 충격 시험 장비IEC61010-1 제 8.2항 및 도 10, IEC60601-1 제 15항의 요구 사항에 따라 설계 및 제조됩니다.3.3, IEC60950-1 제4항4.5 및 그림 4A, IEC60598-1 제4항13.4, IEC62368-1 부록 조항 T.6 및 그림 T.1. 다른 강철 공은 다른 표준 요구 사항에 따라 구성 될 수 있습니다. 장비는 팽창 구구 충격과 수직 하락 구구 영향을 모두 제공할 수 있습니다.이 테스트는 전자 자석의 매력의 원리를 사용하여 다양한 철 공을 끌어당깁니다, 그리고 전자기 켜고 끄는 힘에 의해 생성되는 자기 방출 또는 매력을 통해 시험용 철 공을 방출하거나 끌어당깁니다. 떨어지는 공의 충돌을 달성하기 위해.팽창 공 은 철 로프 로 들어갑니다, 높이의 차이로 생성된 충격 에너지는 테스트에 필요한 팽두름 공의 충격 에너지를 공급하기 위해 정량화됩니다.낙하 공 충돌 테스트의 기본 구성은 Φ50mm 철 공입니다., 그리고 UL 표준에 의해 요구되는 Φ50.8mm 강철 공은 선택적입니다. 스테인레스 스틸 공은 비 자석이기 때문에 구성 된 강철 공은 강철 공을 부착합니다.경직을 피하기 위해 유지 보수를 위해 기름에 주의를 기울여.

2.표준

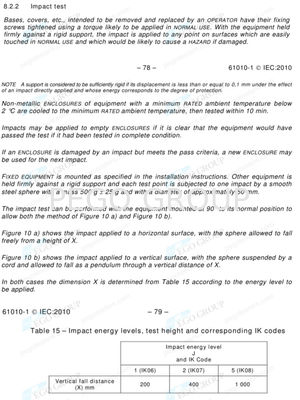

IEC61010-1 의료용 전기 장비 - 1부: 기본 안전 및 필수 성능에 대한 일반 요구 사항2. 그리고 그림 10

IEC60601-1:2020 의료용 전기 장비 - 1부: 기본 안전 및 필수 성능에 대한 일반 요구 사항 15항3.3

IEC60950-1정보기술장비 안전성 부분 1: 일반 요구 사항 제4항4.5 및 그림 4A

IEC62368-1 오디오/비디오, 정보통신기술 장비 1부: 안전 요구 사항 T.6장 및 그림 T1

IEC60598-1 조명장치 1부: 일반 요구 사항 및 시험 제4항13.4

3적용

의스틸 볼 떨어뜨림 시험 장치주로 특정 높이의 물체의 자유 낙하 충돌을 시뮬레이션하여 관련 재료, 제품 또는 구조물의 성능을 평가하는 데 사용됩니다. 그 구체적인 용도는 다음과 같습니다.

3.1 재료 성능 시험

- 재료 의 견고성 을 평가 한다: 각기 다른 높이에서 강철 공이 시험 재료의 표면에 떨어지는 것을 허용함으로써, 충격에 의한 재료의 변형, 균열 및 기타 조건을 관찰합니다.그리고 따라서 재료의 강도를 판단예를 들어, 금속 재료의 연구 및 개발에서, 서로 다른 조성 또는 열 처리 과정의 금속의 충격 저항을 비교할 수 있습니다.재료의 최적화를 위한 기초를 제공.

- 연구물질 피로 특성: 장시간 사용 중 재료가 견딜 수 있는 충격 부하를 시뮬레이션하기 위해 여러 개의 철공공 떨어지는 충격 테스트를 수행하고, 재료에 대한 피로 손상 축적 분석그리고 실제 응용 프로그램에서 재료의 서비스 수명을 예측.

3.2 제품 품질 검사

- 포장 보호 성능 평가: 포장 된 제품을 시험 장치 아래에 배치하고 철 공을 포장 위에 떨어 뜨려 운송 및 취급 중에 제품이 받을 수있는 충격을 시뮬레이션하십시오.포장 재료와 구조가 제품을 효과적으로 보호 할 수 있는지 확인하십시오.포장 디자인을 최적화하고 물류 과정에서 제품의 손상을 줄이기 위해.

- 전자 제품의 떨어지는 저항 테스트: 휴대전화 및 태블릿과 같은 전자 제품에서는 테스트 벤치에 고정하고 제품의 케이스, 화면,내부 부품이 방법은 제품의 구조적 설계를 개선하고 제품의 신뢰성과 내구성을 향상시키는 데 도움이됩니다.

-유리제품의 강도 검사: 유리 컨테이너와 차량 창문 유리 같은 유리 제품의 경우, 철 공 떨어지는 테스트는 충돌 저항을 감지 할 수 있습니다.제품의 품질 표준과 안전 요구 사항을 충족하는지 여부를 결정합니다., 그리고 정상적인 사용과 잠재적 인 우연한 충격 중에 제품의 안전성을 보장합니다.

3.3 건설 및 엔지니어링 분야에서 적용

- 지붕 타일의 충격 저항 시험: 천장 타일 위에 철 공을 떨어뜨리고, 비석과 같은 자연적인 충격 요인을 시뮬레이션하고, 지붕 타일의 충격 저항을 평가합니다.그리고 지붕 타일 선택과 품질 관리에 대한 참조를 제공합니다., 불리한 기상 조건에서 건물의 방수 및 구조 안전성 확보

- 콘크리트의 충격 저항성 연구: 강철 공 떨어지는 테스트를 통해 충격 부하에 콘크리트의 기계적 반응을 연구,그리고 콘크리트 구조물의 적용에 대한 데이터 지원을 제공군사적 보호 프로젝트 및 폭발 저항성 구조물과 같이.

3.4 과학 연구 및 교육 분야에서

- 학술 연구를 위한 데이터 지원: 재료 과학 및 기계와 같은 학문의 연구에서, 강철 공 떨어지는 테스트 장치는 스트레스와 같은 충격 부하에 있는 재료의 동적 반응 데이터를 얻기 위해 사용될 수 있습니다.류, 그리고 변형 패턴, 물질 구성 관계, 충격 역학 이론 모형 등을 설정하고 검증하기 위한 실험적 기초를 제공하는

- 교육 시범 도구 로 사용 하십시오: 관련 전공의 교육 과정에서 현장 시범을 위해 철 공 떨어지는 테스트 장치를 사용하여 학생들이 직관적으로 충돌 현상을 관찰 할 수 있습니다.재료의 기계적 특성 및 충돌 역학과 같은 관련 지식을 이해합니다., 학생들의 학습에 대한 관심과 이론적 지식을 이해하는 능력을 향상시킵니다.

4.매개 변수

4수
