제품 상세 정보:
결제 및 배송 조건:
|
| 구성: | 2J에서 50J까지 눈에 띄는 요소 | 릴레이 모드: | 모터 유도화 |
|---|---|---|---|
| 충격 방법: | 진자 충격 및 수직 충격 | 참조 표준: | IEC61851-1, IEC62262, IEC60068-2-75 |
| IK 수준 테스트: | IK07에서 IK11로 | r/mm: | 6, - 10, 17 |
| f/mm: | 10, 20, 20, 25 | 승강 스트로크: | 200-1500mm (망아리 및 수직 충돌 시험), 200-2300mm (공 수직 충돌 시험) |
| 강조하다: | IK06 팽창 충격 테스트 기계,IK01 팽창 충격 테스트 기계,IEC60068-2-75 팽창 충격 테스트 기계 |
||

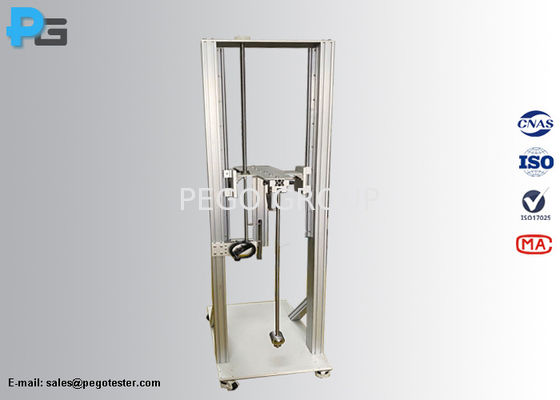

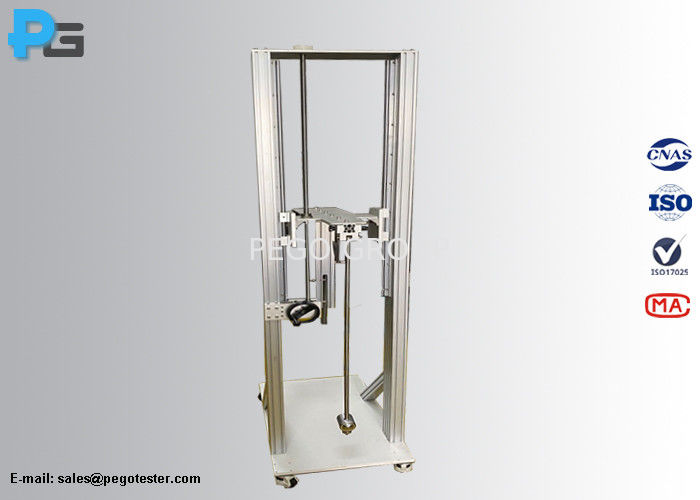

의IK 팽창 충격 테스트 기계껍질 또는 유리 같은 재료에 대한 충돌 테스트 장치입니다. Pego는 IEC60068-2-75, GB/T2423의 요구 사항에 따라 장치를 만듭니다.55, IEC62262 및 GB / T20138 표준. 주로 비금속 물질 샘플 또는 플라스틱, 유리 및 세라믹과 같은 제품의 충격 테스트에 사용됩니다.그것은 재료의 충격 저항을 평가하는 시험 도구입니다.. IK 충돌 표준 IEC62262 및 GB/T20138에 따르면이 시험 기계에는 IK07, IK08, IK09, IK10 및 IK11의 5 개의 충돌 요소만 포함되어 있습니다.햄머리를 수동으로 풀고 충격 시험 샘플 (EUT) 을 수평으로 떨어 뜨립니다.이 장치는 종종 온화되지 않은 유리에 대한 충격 테스트를 위해 조명 표준에서 사용됩니다. 주로 4 개의 망치, 호스트 및 브래킷 캐스터가 포함되어 있습니다.
IEC60068-2-75 환경 테스트 ‧ 2-75 부분: 테스트 ‧ 테스트 Eh: 망치 테스트
IEC62262 전기 및 전자 제품의 환경 시험 부분 2:시험 방법-시험 Eh:Hammer 테스트
| 스윙 파이프 |
강철 파이프 1 (길이 1000mm, 바깥 지름 15.9mm, 두께 1.5mm) 에너지 10J/20J/50J 에너지 5J를 위한 철강 파이프 2 (길이: 1000mm, 바깥 지름: 16mm, 두께: 0.5mm) 강철 파이프 3 (길이: 1000mm, 바깥 지름: 9.0mm, 두께: 0.5mm) |
| 충격 각 | 0~900 |
| 떨어지는 높이 | 0-500mm 조절 가능, 다이얼 디스플레이 |
| 리프팅 스트로크 | 200~1200mm |
| 타격 망치 | 타격 요소: IK07 테스트에 2J/0.5KG, IK08 테스트에 5J/1.7KG, IK09 테스트에 10J/5KG, IK10 테스트에 20J/5KG, IK11 테스트에 50J/10KG |
| 망치 방출 방법 | 수동 풀기 |
| 장착장치 | 평평한 장착판, 각도 0-90° 조절, M6 나사 구멍이 장착 |
참고:
표준 구성에는 IK 07에서 IK 10 테스트를 위한 0.5kg, 1.7kg 및 5kg 망치, 50J 테스트를 위한 10KG 망치 등이 포함됩니다.
| 눈에 띄는 요소의 특징 | ||||||
| 에너지/J |
≤ 1 ±10% |
2 ± 5% |
5 ± 5% |
10 ± 5% |
20 ± 5% |
50 ± 5% |
| 동등 질량±2%kg | 0.25(0.2) | 0.5 | 1.7 | 5 | 5 | 10 |
| 소재 | 나일론 | 강철 | ||||
| R/mm | 10 | 25 | 25 | 50 | 50 | 50 |
| D/mm | 18.5 ((20) | 35 | 60 | 80 | 100 | 125 |
| f/mm | 6.2(10) | 7 | 10 | 20 | 20 | 25 |
| r/mm | - | - | 6 | - | 10 | 17 |
| l/mm | 따라 달라 | |||||
| 떨어지는 높이 | |||||||||||||||
| 에너지/J | 0.14 | 0.2 | (0.3) | 0.35 | (0.4) | 0.5 | 0.7 | 1 | 2 | 5 | 10 | 20 | 50 | ||
| 평형 질량/kg | 0.25 | (0.2) | 0.25 | (0.2) | 0.25 | (0.2) | (0.2) | 0.25 | 0.25 | 0.25 | 0.5 | 1.7 | 5 | 5 | 10 |
| 떨어지는 높이±1%mm | 56 | (100) | 80 | (150) | 140 | (200) | (250) | 200 | 280 | 400 | 400 | 300 | 200 | 400 | 500 |
외부 기계적 충격에 대한 보호 수준
| IK01 | IK02 | IK03 | IK04 | IK05 | IK06 | IK07 | IK08 | IK09 | IK10 |
| 0.14J | 0.2J | 0.35J | 0.5J | 0.7J | 1J | 2J | 5J | 10J | 20J |
4.1 장치는 순수 기계적 제조이며, 정기적인 유지보수, 나사 및 베어 비트의 빈번한 윤활을 유지해야 한다.
4.2 장치는 부하 없이 충돌하는 것이 엄격히 금지되어 있습니다. 즉, 충돌 요소 아래에는 물체가 있어야 합니다.
4.3 장치가 작동하지 않는 상태에서 충돌 요소를 제거한다.
4.4 사용 전에 검사하여 기기를 평면으로 놓은 것을 확인합니다.
4.5 작업 상태: 5~35°C (온도), 45~75% (R.H.)
5수치
