IEC60320-3 S16 스틸로 만든 가전 결합기용 고정도 이동 및 이동하지 않는 측정기

IEC60320-3 High Precision Go And Not Go Gauges For Appliance Couplers Made Of S16 Steel
IEC60320-3 High Precision Go And Not Go Gauges For Appliance Couplers Made Of S16 Steel
video play

큰 이미지 :  IEC60320-3 S16 스틸로 만든 가전 결합기용 고정도 이동 및 이동하지 않는 측정기

제품 상세 정보:
원래 장소: 중국
브랜드 이름: Pego
인증: Third-lab Calibration Certificate
모델 번호: IEC60320-3
결제 및 배송 조건:
최소 주문 수량: 1pcs
가격: USD100-USD3000/pcs
포장 세부 사항: 각각은 스폰지 보호 기능이 있는 은색 알루미늄 상자에 포장되어 있습니다.
배달 시간: 30 일
지불 조건: T/T
공급 능력: 10개 세트 / 달
상세 제품 설명
표준: IEC60320-3 소재: S16제철
적용: 기기 커플러 테스트 보증: 12개월
시험 모드: 사용 설명서 종류: 시험 장비
강조하다:

고 정밀 장치 결합 장치 가이드

,

S16 강철 기기 결합 장치 가이드

,

IEC60320-3 기기 결합 장치 가이드

IEC60320-3 S16 스틸로 만든 기기 결합기용 고정도 이동 및 이동하지 않는 가이드

1소개

가전 큐퍼가 가동되고 가동되지 않는 가이드가전용 및 유사한 일반용 가전용 (C1 ~ C24, F, H, J, L) 결합기 시험에 EN60320-3:2014 도 2 ~ 도 31에 따라 엄격하게 설계됩니다.가이브의 관련 표준 페이지에 언급된 바와 같이 가이브를 힘으로 사용하여 삽입 준수 테스트를 수행합니다.그리고 가이즈와 핀은 단단한 강철으로 만들어졌습니다.



2. 사양

표준 도형 번호 및 구간 이름 시험 목적
IEC60320-3 그림 2 - 표준 잎 C1에 연결 장치의 이동 가이브 연결 장치 C1가 60N를 초과하지 않는 힘으로 가이드에 완전히 삽입 할 수 있는지 확인하기 위해
IEC60320-3 그림 3 - 표준 시트 C5에 대한 연결 장치의 가이드 연결 장치 C5가 60N를 초과하지 않는 힘으로 가이드에 완전히 삽입 할 수 있는지 확인하기 위해
IEC60320-3 그림 4 - 표준 시트 C7에 대한 연결 장치의 이동 가이브 연결 장치 C7가 60N를 초과하지 않는 힘으로 가이드에 완전히 삽입 할 수 있는지 확인하기 위해
IEC60320-3 그림 5 - 표준 엽서 C7에 대한 측면 입구 연결 장치의 이동 척도 연결 장치 C7가 60N를 초과하지 않는 힘으로 가이드에 완전히 삽입 할 수 있는지 확인하기 위해
IEC60320-3 그림 6 - 표준 잎 C1에 대한 연결 장치에 대한 가이브가 아닙니다. 연결 장치 C1가 가이브에 60N를 초과하지 않는 힘으로 삽입될 수 없는지 확인하기 위해
IEC60320-3 그림 7 - C1, C5 및 C7 표준판에 연결 장치에 대한 가이브가 아닙니다. C1, C5 및 C7 연결 장치가 60N를 초과하지 않는 힘으로 가이드에 삽입될 수 없는지 확인하기 위해
IEC60320-3 그림 8 - 표준 잎 C1 및 C7에 대한 커넥터에 대한 출동이 불가능한 가이드 C1 및 C7 연결 장치가 60N를 초과하지 않는 힘으로 가이드에 삽입될 수 없는지 확인하기 위해
IEC60320-3 그림 9 - 표준 장 C7에 연결 장치의 앞 부분의 변형에 대한 저항을 검사하는 블레이드 표준판 C7에 따른 II급 장비용 2.5A 커넥터에는 변형에 대한 충분한 저항성이 있어야 합니다. 블레이드는 적합성 테스트를 위해 사용됩니다.
IEC60320-3 그림 10 - 표준 엽 C8, C8A 및 C8B에 대한 장치 입구에 대한 출동이 불가능한 척도 가이브가 30n의 힘으로 장치 입구 C8, C8A 및 C8B의 가장자리 사이에 삽입되면 입구 바닥에 닿지 않아야 합니다.
IEC60320-3 그림 11 - 표준 엽 C9에 연결 장치의 가이드 연결 장치 C9가 60N를 초과하지 않는 힘으로 가이드에 완전히 삽입 할 수 있는지 확인하기 위해
IEC60320-3 그림 12 - 표준 엽 C9에 연결 장치의 비공격 가이브 연결 장치 C9가 가이드에 60N를 초과하지 않는 힘으로 삽입될 수 없는지 확인하기 위해
IEC60320-3 그림 13 - C10 표준 잎에 대한 기기 입구에 대한 가이드 가이드가 기기 입구 C10에 60N를 초과하지 않는 힘으로 완전히 들어갈 수 있는지 확인하기 위해
IEC60320-3 그림 14 - 표준 시트 C13에 대한 연결 장치의 이동 가이브 연결 장치 C13가 60N를 초과하지 않는 힘으로 가이드에 완전히 삽입 할 수 있는지 확인하기 위해
IEC60320-3 그림 15 - C13 및 C17 표준판에 대한 연결 장치에 대한 가이브가 아닙니다. C13 및 C17 커넥터가 60N를 초과하지 않는 힘으로 가이드에 삽입되지 않는지 확인하기 위해
IEC60320-3 그림 16 - C14, C16 및 C18 표준 엽에 대한 장치 입구에 대한 가이드 가이브가 C14, C16 및 C18 장치 입구에 60N를 초과하지 않는 힘으로 완전히 삽입할 수 있는지 확인하기 위해
IEC60320-3 그림 17 - 표준 시트 C15에 대한 연결 장치의 가이드 연결 장치 C15가 60N를 초과하지 않는 힘으로 가이드에 완전히 삽입 할 수 있는지 확인하기 위해
IEC60320-3 그림 18 - 표준 엽 C17에 대한 연결 장치의 이동 가이브 커넥터 C17가 60N를 초과하지 않는 힘으로 가이드에 완전히 삽입할 수 있는지 확인하기 위해
IEC60320-3 그림 19 - 표준 엽 C19에 대한 연결 장치의 이동 가이브 커넥터 C19가 60N를 초과하지 않는 힘으로 가이드에 완전히 삽입할 수 있는지 확인하기 위해
IEC60320-3 그림 20 - C20 및 C24 표준 엽에 대한 장치 입구에 대한 이동 가이드 가이브가 C20 및 C24 장치 입구에 60N를 초과하지 않는 힘으로 완전히 삽입 할 수 있는지 확인하기 위해
IEC60320-3 그림 21 - 표준 엽 C21에 대한 연결 장치의 이동 가이브 커넥터 C21이 60N를 초과하지 않는 힘으로 가이드에 완전히 삽입할 수 있는지 확인하기 위해
IEC60320-3 그림 22 - 표준 엽 C22에 기기 입구에 대한 가이드 가이브가 C22 기기 입구에 60N를 초과하지 않는 힘으로 완전히 삽입할 수 있는지 확인하기 위해
IEC60320-3 그림 23 - 표준 시트 C23에 연결 장치의 가이드 가이드가 60N를 초과하지 않는 힘으로 장치 C23 입구에 완전히 삽입 할 수 있는지 확인하기 위해
IEC60320-3 그림 24 - C13, C15 및 C17 표준판에 대한 연결 장치에 대한 가이드 가이브가 아닙니다. 연결 장치 C13, C15 및 C7이 60N를 초과하지 않는 힘으로 가이드에 삽입될 수 없는지 확인하기 위해
IEC60320-3 그림 25 - 표준 엽 C15A에 대한 연결 장치에 대한 가이드 커넥터 C15A가 가이브에 60N를 초과하지 않는 힘으로 완전히 삽입할 수 있는지 확인하기 위해
IEC60320-3 그림 26 - 표준 엽 C16A에 기기 입구에 대한 가이드 커넥터 C16A가 60N를 초과하지 않는 힘으로 가이드에 완전히 삽입할 수 있는지 확인하기 위해
IEC60320-3 그림 27 - 표준 잎 F에 가전 소지점의 이동 가이드 가이브가 기기 입구 F에 60N를 초과하지 않는 힘으로 완전히 들어갈 수 있는지 확인하기 위해
IEC60320-3 그림 28 - 표준 엽 H에 가전 장치의 출구에 대한 이동 가이드 가이브가 장치 입구 H에 60N를 초과하지 않는 힘으로 완전히 삽입할 수 있는지 확인하기 위해
IEC60320-3 그림 29 - 표준 엽 J에 가전 장치 출구에 대한 이동 가이드 가이브가 기기 입구 J에 60N를 초과하지 않는 힘으로 완전히 들어갈 수 있는지 확인하기 위해
IEC60320-3 그림 30 - 표준 표 L에 가전 장치의 출구에 대한 이동 가이브 가이드가 기기 입구 L에 60N를 초과하지 않는 힘으로 완전히 삽입할 수 있는지 확인하기 위해
IEC60320-3 그림 31 - 첫 번째 접촉 점 (0.2A) 의 검사 지표 적절한 가이브는 5N를 초과하지 않는 힘으로 연결 장치의 각 소켓 접촉의 입구에 적용됩니다. 가이브가 완전히 삽입되면,가이드의 더 긴 핀 (접촉 가이드) 은 접촉을 해야 하며, 더 짧은 핀 (접촉 가이드 없는) 은 접촉을 하지 않아야 한다..
그림 31 - 첫 접촉 점 (2.5A) 의 검사 지표
그림 31 - 첫 번째 접촉점 (6A) 검사 지표
그림 31 - 첫 번째 접촉점 (10A) 검사 지표
그림 31 - 첫 번째 접촉점 (16A-E) 검사를 위한 가이드
그림 31 - 첫 번째 접촉 점 (16A-L) 의 검사 지표

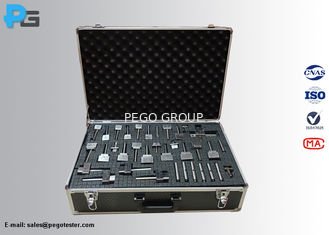

3사진

 IEC60320-3 S16 스틸로 만든 가전 결합기용 고정도 이동 및 이동하지 않는 측정기 0

4자주 묻는 질문

1) 당신은 가전 큐플러 가이드와 가이드 가이드에 대한 제3의 실험실 캘리브레이션 인증서를 제공할 수 있습니까?

답: 네, ISO17025에 의해 승인된 제3의 실험실 캘리브레이션 인증서와 함께 제공될 수 있지만 추가 비용이 들 수 있습니다.



2) 측정기의 재료는 무엇입니까?

답: 가이드는 S16 산화 방지 거울 강철으로 만들어집니다.



3) 어떤 패키지가 운송에 사용됩니까?

답: 이 장치는 스폰지 보호 장치가 있는 은색 알루미늄 상자에 포장됩니다.



4) 장치의 보증은 얼마입니까?

답: 보증 기간은 기기를 받은 후 12개월이며 평생 유지보수를 제공하겠습니다. 보증 기간 내에, 우리는 교체할 수 있는 무료 부품을 제공하겠습니다.보증 기간 밖에, 우리는 단지 액세서리의 비용을 청구합니다
