제품 상세 정보:
결제 및 배송 조건:
|
| 표준: | IEC60320-1 | 적용: | 기기 커플러 테스트 |
|---|---|---|---|
| 전원 공급: | 220V, 50Hz | 가열 온도: | 상온~180℃ |
| 멀티핀 게이지: | 커넥터/기기 콘센트의 표준 시트에 따라 맞춤화 가능 | 단일 핀 게이지: | 커넥터/기기 콘센트의 표준 시트에 따라 맞춤화 가능 |
| 시험 시간: | 설정 가능합니다 | 보증: | 12개월 |
| 강조하다: | 장치 결합기 힘 시험 장비,최저부착력 테스트 장비,최대 추출력 시험 장비 |
||

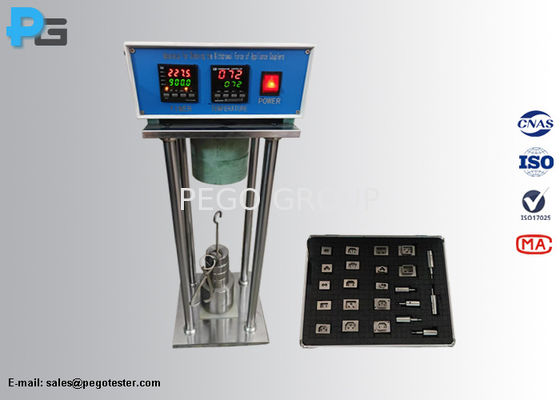

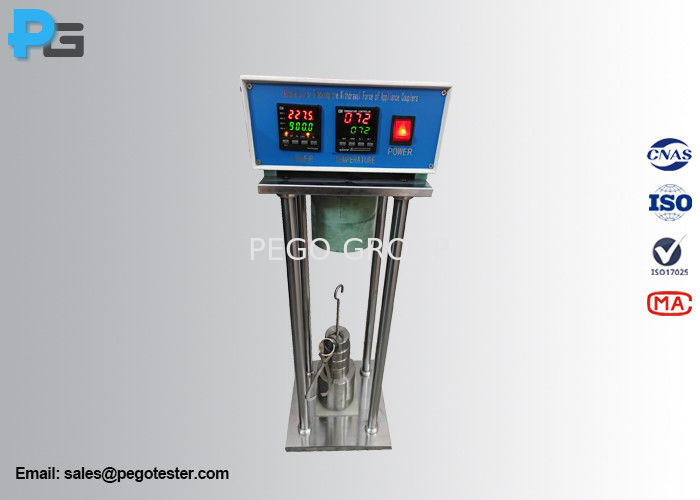

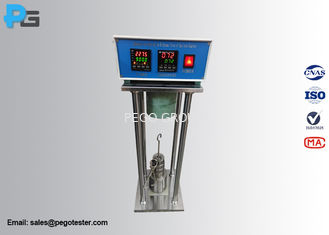

의기기 결합기 추출력 시험 장비IEC60320-1 도 3 및 도 4 및 16항에 따라 설계되어, 커넥터/기기 출구의 최대 및 최소 당부력을 검증합니다.최소 끌어당기는 힘은 각 단속기/기기 출구에 시험 핀 가이드를 삽입하여 검증됩니다.장비는 제어 캐비닛, 장착판, 난방 장치, 장치 입구 / 플러그 커넥터, 질량 갈고리, 보조 질량 및 주요 질량으로 구성됩니다.장치의 프레임 높이는 550mm입니다, 두 기둥의 축 사이의 거리는 150mm입니다. 가전 입구 / 플러그 커넥터 가이즈는 0.8mm를 초과하지 않는 거칠성 가혹제철로 만들어집니다.
최대 끌어당기는 힘: 표준에 명시된 최대 끌어당기는 힘 (주량, 보조량, 갈고리,그리고 장치 입구/플러그 커넥터), 커넥터/기기 출구가 기기 입구/플러그 커넥터에 남아서는 안 됩니다.
* 가전 결합기를 뜨거운 조건 또는 매우 뜨거운 조건에 테스트하기 위해가열 기능을 켜고, 정해진 온도에 도달한 후 최대 흡수력 테스트를 시작해야 합니다..
최소 끌어당기는 힘: 수동으로 표본을 들고, and insert the test pin gauge of the minimum withdrawal force specified in the standard ( the total mass of the pin should be equal to the value specified in the standard) into each individual connector / appliance outlet, 가이브는 3초 이내에 접촉 단위에서 떨어지지 않아야 합니다.
| 멀티핀 가이브 (최대 추출력 테스트) | 연결 장치 / 장치 출구의 표준 잎에 따라 | ||||||||||||
| 단일 핀 가이브 (최저 끌어당기는 힘 테스트) | 연결 장치 / 장치 출구의 표준 잎에 따라 | ||||||||||||
| 난방 온도 | R.T ~ 180°C (예정 가능) | ||||||||||||
| 질량 구성 (최대 끌어당기는 힘) |
45N*1 5N*1 4N*1, 6N*1
|
||||||||||||
| 질량 구성 (최저 끌어당기는 힘) |
1.5N*1, 2N*1 참고: 단일 핀의 질량은 해당 질량에 포함됩니다. |
||||||||||||
| 작동력 | AC220V±10%/50-60Hz | ||||||||||||
| 작업 상태 | 온도: 5~35°C, R.H: 30%~90% | ||||||||||||
| 크기와 무게 | W400mm*D300mm*H800mmm/40KG | ||||||||||||
표 5 최대 및 최소 철수 힘
| 커넥터/기기 출구 유형 | 추출력 (N) | |
|
멀티핀 가이드 최대 |
단일 핀 가이드 최소 |
|
| 0.2A, 2.5A, 6A 및 10A | 50 | 1.5 |
| 16A | 60 | 2 |
추출력 시험 장치 cc는 프레임, 제어 캐비닛, 장착판, 난방 장치, 장치 입구/플러그 커넥터 (최대 다 핀 가이드 및 단일-인 가이드), 클램프,부가량 및 주량프레임은 강철이고, 부가적인 질량은 And the principal mass and the appliance inlet/plug connector (multi-pin gauge for maximum extraction test and single-pin gauge for minimum extraction test) are made of S16 anti-corrosion mirror steel which with magnetic and rust-proof characteristic장치 입구 / 플러그 커넥터 (다중 핀 가이즈) 및 단일 핀 가이즈는 표준 팩에 따라 사용자 정의 될 수 있습니다.커넥터/기기 출구
