제품 상세 정보:
결제 및 배송 조건:
|
| 참조 표준: | IEC60884-1 조항 28.1.2 및 그림 40 | 구성: | 절연판 A와 금속부 B의 |
|---|---|---|---|
| 테스트 시간: | 60 분 | 적용: | 플러그 핀의 절연 슬리브가 비정상 가열에 대한 저항성을 갖는지 확인하십시오. |
| 일한 전력: | AC220V±10%, 50/60Hz | 운송: | DHL 또는 페덱스에 의해 |
| 강조하다: | IEC 60884-1 그림 40 장치,단열 수갑 열 저항 검사기,플러그 핀 열 저항 검사기 |
||

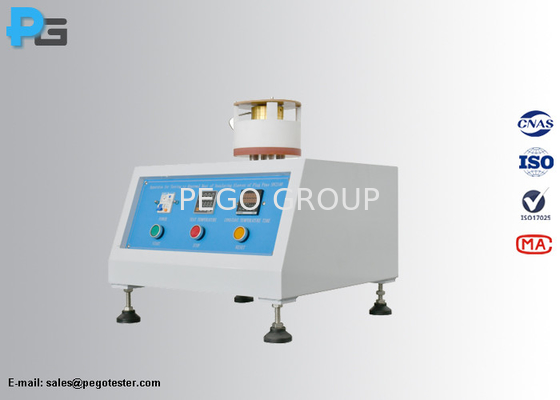

IEC 60884-1 그림 40 플러그 핀의 절연 수갑의 비정상적인 열에 대한 저항을 시험하는 장치
1소개
방열막의 비정상적인 열에 대한 저항을 시험하는 장치는 IEC6884-1 도 40 및 제 28항에 따라 설계됩니다.1.2, 시험 장치는 절연판 A와 금속 부품 B로 구성되어 있으며, 절연 장막의 불규칙한 난열에 대한 플러그 핀 저항성을 검증합니다.표본은 시험 장치에 삽입됩니다., 시험 장치가 일정 온도를 달성하고 3시간 동안 유지될 때 가장 불리한 수평 위치에 배치한다.그 다음 샘플을 시험 장치에서 꺼내 방온까지 냉각하도록 합니다., 샘플의 핀의 절연 수면은 주위 온도에서 충돌 테스트를 받고 시각 검사를 받습니다.격리 장갑은 추가 확대 없이 정상 또는 수정된 시력으로 볼 수 있는 균열이 없어야 합니다., 그리고 단열 수면의 크기는 변하지 않아야 합니다.
2파라미터
| 격리판 A |
5mm 두께, 평면 바켈라이트 또는 에포시 판으로 만든 지름은 플러그의 연결면 최대 허용 크기 두 배입니다. |
| 금속 부품 B |
길이 > 20mm 재료: 청동 6A 2핀, 10A 3핀, 16A 3핀으로 장착 |
| 방열판과 금속 부분 B 사이의 간격 | 3±0.2mm, 핀 주위에 공기 공류를 보장 |
| 열쌍과 금속 부분 B의 양면 사이의 거리는 | 7±0.5mm |
| 열쌍 | K형, 디지털 온도계 |
| 일정한 온도 시간 | 0-9999h (예정) |
| 작업력 | AC220V±10%, 50/60Hz |
| 크기와 무게 | W400mm*D400mm*H450mm, 대략 305KG |
