| 참조 표준: | ISO16750-4 조항 5.4.2 및 조항 5.4.3, VW80000 | 본체의 재질: | SUS316# |
|---|---|---|---|
| 가열 온도: | 상온 +10℃~150℃ | 물 온도: | 0C~+4C |
| 테스트 유체: | 탈이온수+3% 애리조나 미세먼지, 또는 탈이온수 또는 +5% Nacl | 테스트 목적: | 뜨거운 시스템/구성요소 위에 차가운 물이 튀는 것을 시뮬레이션합니다. |
| 일한 전력: | 380V/50Hz (3 단계 5 와이어) | 운송: | 선편으로 발송해 주세요 |
| 강조하다: | 부품 얼음 물 충격 시험실,ISO 16750-4 물 충격 시험실 |
||

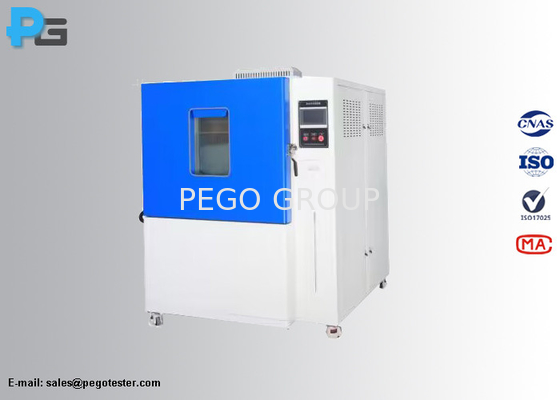

ISO 16750-4 도로 차량의 시스템 또는 구성 요소를 시험하기 위한 얼음 물 충격 시험실
1소개
얼음 물 충격 시험 방은 다음과 같은 시험 요구 사항을 충족하도록 설계되었습니다.ISO16750-4 제5항4제2항 및 제5항4.3장비는 스프래시 워터 테스트와 잠수 테스트를 별도로 수행 할 수 있습니다. 스프래시 워터 테스트를 위해 DUT는 난방에 배치됩니다 (RT + 10 ° C ~ 150 ° C),1시간 동안 Tmax에서 가열합니다 (또는 DUT 온도 안정화까지), 다음으로 제트기를 사용하여 DUT를 3초 동안 차가운 물 (0°C~+4°C) 으로 스프레이합니다. 침수 탱크 (냉수 탱크) 는 침수 테스트를 수행 할 때, 난방 아래에 있습니다.DUT를 1시간 동안 Tmax로 난방에서 작동시키거나 (또는 DUT 온도 안정화까지), 장치가 여전히 작동 중인 상태에서 ≥10mm 깊이의 차가운 물 탱크에 5분 동안 잠수합니다.
얼음 물 충격 시험은 차가운 물로 인한 열 충격을 시뮬레이션하기 위한 것으로 차량의 스프래시 부위에 있는 제품에 적용됩니다.목적은 뜨거운 시스템 또는 구성 요소에 차가운 물이 스프링을 시뮬레이션하는 것입니다겨울에 습한 도로에서 차량을 운전할 때 발생할 수 있습니다. 장애 모드는 다른 온도 팽창 계수로 인한 재료의 기계적 균열 또는 밀폐 고장입니다.스플래시 워터 테스트와 잠수 테스트는 얼음 물 충격 테스트를 수행하기위한 두 가지 대체 방법입니다..
2특징
● 얼음 물 스프래치 시험 및 잠수 시험
● 방 의 내부 벽 은 SUS316# 스테인레스 스틸 로 만들어져 강철 을 방지 한다.
● 열 단열 재료: 고밀도 유리 섬유 면으로 열 단열 성능 을 보장 하고 방 안 에서 균형 잡힌 안정적 인 온도를 유지 한다.

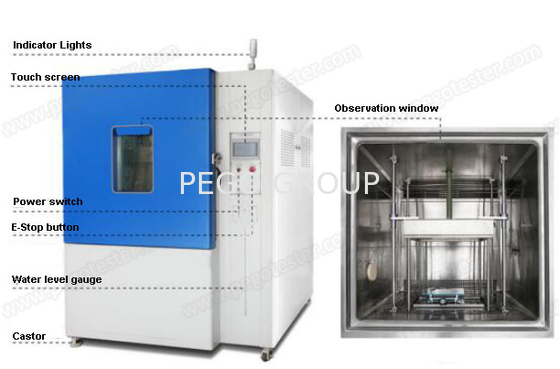

● 투명한 관측 창문 (다층 홀 트러머 된 유리) 과 LED 조명 을 문 에 장착 하여 내부 시험 상황 을 편리 하게 관찰 할 수 있다
● 시험 구멍 (지름 100mm) 은 장치의 왼쪽에 설치되어 있으며 외부 시험 전력 선 또는 신호 선에 사용할 수 있습니다.
● 제어 부품: 7 인치 터치 스크린 + PLC. 전기 부품은 LS, Omron 등에 의해 만들어집니다. 배선 과정은 중국 국가 표준의 요구 사항을 충족,전기판의 레이아웃이 합리적입니다., 전선이 단단하고 표시는 명확합니다.
● 장비의 냉각 시스템은 바닥에 설치되어 있습니다. 압축기는 냉각 효과와 신뢰성을 보장하기 위해 프랑스의 타이칸 브랜드를 채택합니다.응축 방식은 공기 냉각, 그리고 환경 친화적인 냉각수 R404R가 사용됩니다.전체 시스템 파이프 라인은 냉각 시스템이 오랫동안 안정적으로 작동 할 수 있음을 확인하기 위해 압력 48H 누출 테스트를 통과했습니다.. 케이싱 열 교환기는 소금 물 진화를 방지하기 위해 SUS316 # 스테인리스 스틸로 만들어집니다.
● 얼음 물 스프래치 테스트: 노즐은 시험 방의 오른쪽에 고정됩니다. 스프레이 거리는 샘플을 이동함으로써 조정됩니다.
● 슬롯 제트는 SUS316로 만들어졌으며 ISO16750-4 그림 4에 따라 엄격하게 설계되었습니다. 슬롯 제트는 청소를위한 데이터 체이브입니다.
● 잠수 시험: 잠수 시험은 얼음 물 스프래시 시험과 동시에 수행되지 않습니다. 실린더는 사슬을 위로 아래로 움직입니다.그리고 시험 방에서 직접 침수 탱크로 옮겨질 수 있습니다.침수 시간은 1 ~ 5 분 범위에서 설정 될 수 있으며, 주기의 수는 1 ~ 999 번까지 설정 될 수 있으며, 물 탱크의 온도 회복 시간은 30 분입니다.
● 장비는 파이프 라인 및 내부 상자를 자동으로 청소하는 기능을 가지고 있습니다.
3파라미터
| 난방의 차원 | L1000mm*D1000mm*H1000mm |
| 전체 차원 | L1600mm*D1950mm*H2300mm |
| 매달린 바구니의 크기 | L500mm*D500mm*H500mm |
| 침수 탱크의 차원 | L600mm*D600mm*H600mm |
| 매달린 바구니의 운반 용량 | 50kg |
| 침수 탱크의 부피 | 약 200L |
| 스플래시 테스트 파라미터: | |
| 스프레이 노즐 | 슬롯 제트*1 (깨끗하기 위해 분리) |
| 노즐 위치 | 내부 방의 오른쪽 |
| 시험중인 장치와 노즐의 거리는 | (325±25) mm (입으로 조절) |
| 온도 범위 (열기 챔버) | NT1수소수소 |
| 난방 속도 | NT2 수소수소 |
| 스프래시 물 온도 | 0°C~+4°C |
| 냉각 속도 | +25°C~2°C≤ 60분 |
| 물 흐름 | (3~4) L/3s |
| 시험 액체 | 이온화 된 물 또는 +3% 애리조나 미세 먼지 (사용자가 먼지를 준비합니다) |
| 주기에 대한 주입 시간 (30분) | 3초, 간격 시간:29분57초 (터치 스크린 설정) |
| 주기 수 (스플래시 테스트) | 100 (터치 화면 설정) |
| 잠수 시험 파라미터: | |
| 시험 액체 | 이온화 된 물 +5% NaCl 가 추가 될 수 있습니다. |
| 물 온도 | 0°C~+4°C |
| 매달린 바구니의 들어올림 속도 (이전 기간) | ≤20S |
| 잠수 시간 | 1-99분 (조정 가능) |
| 주기 수 (잠수시 시험) | 1-99 (조정 가능) |
| 침수 탱크의 물 온도 균일성 | ±0.5°C |
| 물 온도 냉각 방법 | 파이프 라인 순환 물 냉각 |
| 먼지 혼합 방법 | 파이프 라인 순환 물 혼합 |
| 샘플 테이블 | 들어올릴 수 있는 |
| 작동력 | 380V/50Hz (3단계 4선 + 보호기) |
4자주 묻는 질문
1) 장비 설치가 필요합니까?
페고: 아니, 장비는 전체로 배송됩니다, 사용자는 직접 테스트를 실행 할 수 있습니다.
2) 장비 가 썩을 것 인가?
페고: 아니, 방의 껍질과 몰입 탱크는 SUS316 # 스테인리스 스틸로 만들어졌습니다. SUS304 스테인리스 스틸에 비해 SUS316 물질은 더 부식 내성이 있습니다.
3). 보증 기간은 무엇입니까? 우리는 어떻게 판매 후 서비스를 얻을 수 있습니까?
페고: 보증 기간은 사용자가 상품을 받은 후 12 개월입니다. 판매 후의 95%의 문제는 원격 서비스로 엔지니어 팀이 해결할 수 있습니다.고객들은 문제를 보고한 후 일일 24시간 이내에 답변을 받게 됩니다.우리의 경험에 따르면, 대부분의 문제가 우리의 엔지니어의 지도로 제거 될 수 있습니다, 문제가 일부의 작은 부분만 부품 실패로 인해,왜냐하면 우리는 브랜드 부품들을 사용하기 때문입니다., 더 나은 성능과 좋은 신뢰성을 가지고 있습니다. 부품을 손상되면, 우리는 교체하기 위해 새로운 하나를 보낼 것입니다, 새로운 부품을 보증 기간 내에 무료로 청구됩니다.그리고 또한 우리의 eigneer 팀은 손상된 부분을 교체하는 방법을 가르쳐 줄 것입니다.
