참조 표준: | IEC60601-1 | 프로브 키트: | 표준 테스트 핑거, 직선 무관절 테스트 핑거, 테스트 막대, 테스트 핀, 테스트 후크 |
---|---|---|---|
소재: | 스테인레스 스틸, 절연 재료 | 적용: | 또는 표준 시험 손가락의 출입을 방지하는 구멍을 확인 |
운송: | DHL 또는 페덱스에 의해 | ||
강조하다: | IEC60601-1 테스트 프로브 키트,ME 장비 테스트 프로브 키트 |

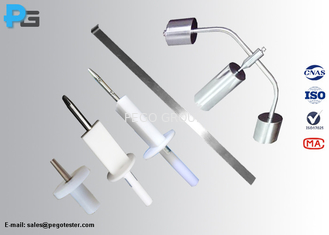

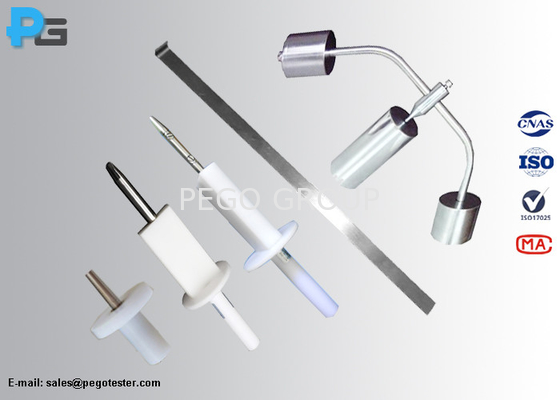

IEC60601-1 ME 장비의 장벽에 있는 구멍에 대한 검증을 위한 테스트 프로브 키트
1소개
테스트 프로브 키트는 IEC60601-1의 요구 사항을 충족합니다. 표준 테스트 손가락, 테스트 핀, 직렬된 부착되지 않은 테스트 손가락, 테스트 호크 및 금속 테스트 막대,의료용 전기장비의 생활용 또는 기계적으로 위험한 부품 및 구멍의 접근성을 확인하기 위해 적용됩니다..
2. 사양
이름 | 그림 번호 | 매개 변수 |
표준 시험 손가락 (시험 프로브 B) |
IEC60601-1 제5항9.2.1 및 그림 6 IEC60950-1 그림 2A IEC61032 그림 2 |
목적: ME 장비의 접근 가능한 부분을 식별하기 위해 스펙트럼 1) 다크틸로그리포스의 지름: Φ12mm 2) 다크틸로그리포스의 길이는 80mm 3) 바프의 지름. Φ50mm 4) 바프의 길이는 100mm |
30N의 힘으로 정렬된 직렬의 시험 손가락 |
IEC60601-1 제5항9.2.1 IEC60950-1 제2항1.1.1 |
목적: 표준 시험 손가락의 출입을 방지하는 구멍을 검증하기 위해 규격: 크기는 시험 프로브 B와 같지만 관절이 없어도 30N의 힘이 가해집니다. |
시험 갈고리 |
IEC60601-1 그림 7 IEC60065 제9항1.7 및 그림 4 |
목적: 해당 ME EQUIPMENT의 개방을 확인하기 위해 스펙트럼 1) 길이: 180mm 2) 너비: 8mm 3) 갈고리 길이는 5mm 4) 두께: 1mm 5) 재료: SUS304 스테인리스 스틸 |
테스트 스틱 | IEC60601-1 제8항4.2 d) |
용도: 만질 수 있는 내부 부분의 개방을 확인하기 위해 스펙트럼 1) 지름: 4mm 2) 길이: 100mm 3) 재료: 금속 막대, 나일론 손잡이 4) 적용된 힘을 추천합니다: 0N, 10N |
시험 핀 (시험 프로브 13) |
IEC60601-1 제8항4.2 d) 및 그림 8 IEC60950-1 그림 2B IEC61032 도 9 |
용도: 만질 수 있는 내부 부분의 개방을 확인하기 위해 스펙트럼 1) 지름: Φ3mm (머리), Φ4mm (꼬리) 2) 탐사기의 길이는 15mm 3) 바프의 지름: Φ25mm 4) 배플 두께: 4mm |
공압 검사장치 | IEC60601-1 제8항8.4.1 및 도 21 |
목적: ME 장비의 열 저항성 단열을 확인하기 위해 스펙트럼 1) 공 지름: 5mm (R2.5mm) 2) 시험 압력: 20N±0.2N 3) 재료: 스테인리스 스틸 4) 표본 지원: Φ50mm-길이 100mm, 실린더 날카로운 (열 쌍을 삽입하는 구멍으로 구성)
|
3자주 묻는 질문
1) 시험 도중 어떻게 힘 을 행사 할 수 있습니까?
페고: 테스트 중에 사용자를 위해 힘을 적용하는 두 가지 방법이 있습니다: 1. 사용자는 내장 추진기와 함께 테스트 프로브를 선택할 수 있습니다. 추진기는 손잡이에 내장되어 있습니다. 손잡이를 누르면 됩니다.적절한 힘이 적용될 수 있습니다.. 2. 프로브는 힘을 적용하기 위해 힘 측정기와 함께 작동 할 수 있습니다. 프로브는 손잡이의 꼬리에 연결 장치로 구성됩니다.
일반적으로 테스트에 적용되는 권장 힘은 10N이지만 일부 제품 표준에서는 권장 힘은 최대 50N입니다.
2) 탐사선이 연속성 표시 회로와 어떻게 연결되는가?
페고: 탐사선은 연속성 표시 회로와 연결하는 전선과 함께 제공됩니다. 사용자는 스스로 연속성 표시 회로를 만들 수 있습니다.전기 표시기페고에서
3) 일상 생활에서 검사 프로브를 저장하고 유지하는 방법?
탐사선은 보호 케이스가 있고 사용하지 않을 때는 케이스에 넣어야 합니다
4) 탐사선이 상대적인 기준을 충족하는지 어떻게 증명합니까?
페고: 사용자는 ISO17025 승인 실험실에서 발행한 캘리브레이션 인증서를 요청할 수 있지만 캘리브레이션 인증서의 가격은 추가로 청구됩니다.
