| 참조 표준: | IEC62262, IEC60068-2-75 | 타격요소의 재질: | 철강 |
|---|---|---|---|
| 장비의 재료: | 알루미늄 합금 | 충격 에너지: | IK07(2J), IK08(5J), IK09(10J), IK10(20J), IK11(50J) |
| 릴리즈 모드: | 수동 해제 | 충격 각도: | 0~90 급 |
| 강조하다: | 50J 앵클럼 망치,2J~50J 펭둘럼 망치,IEC62262 펭둘럼 망치 |
||
2J ~ 50J 펭델 망치 기계적 충격 시험 장치 IEC62262
1소개

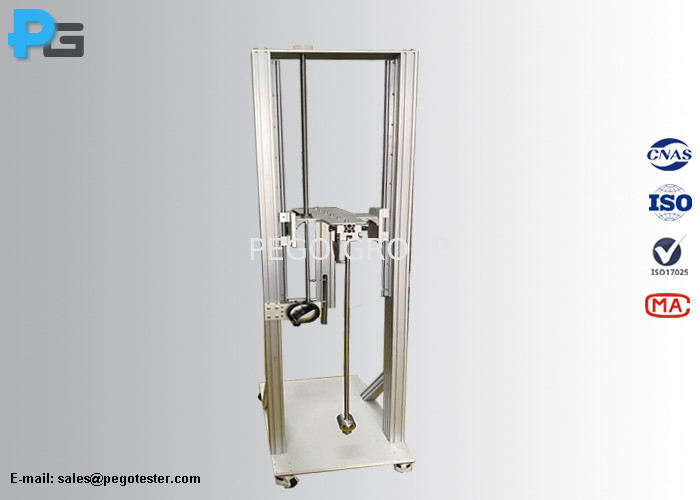

펭둘 햄러 기계적 충돌 시험 장치는 IEC60068-2-75 및 IEC62262의 시험 요구 사항을 충족 할 수 있습니다. 장비는 타격 요소, 스윙 파이프 및 테스트 리그로 구성됩니다.눈길을 끄는 요소는 강철으로 만들어졌습니다., 그리고 t여기에 스윙 파이프로 고정되는 타격 요소의 중앙에 구멍이 있습니다, 동등 질량은 타격 요소의 실제 질량과 같지 않습니다. 스윙 파이프의 길이는 1000mm입니다,그리고 스윙 파이프의 질량은 충돌 요소의 조합 질량에 따라 구성됩니다테스트 리그는 알루미늄 합금으로 만들어졌으며 바닥에 네 개의 바퀴가 있으며 전체 장치가 자유롭게 움직일 수 있습니다. 떨어지는 높이는 IK07에서 IK11 테스트를 수행 할 수 있습니다.장비는 떨어지는 높이를 표시하기 위해 다이얼을 설정합니다.. 이동 높이는 충돌 포인트의 다른 높이에 맞게 사용자 정의 될 수 있습니다.
팽창 망치 (pendulum hammer) 는 충돌 지점이 튀어나오지 않는 수직 표면에 있는 경우에 적용될 수 있다.
2매개 변수
| 스윙 파이프 |
강철 파이프 1 (길이: 1000mm, 바깥 지름: 15.9mm, 두께: 1.5mm) 강철 파이프 2 (길이: 1000mm, 바깥 지름: 9.0mm, 두께: 0.5mm) |
| 충격 각 | 0~900 |
| 리프팅 스트로크 | 200~1200mm |
| 타격 망치 |

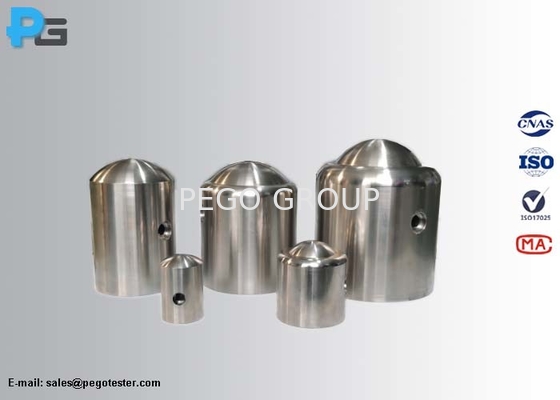

눈에 띄는 요소: IK07 테스트에 2J, IK08 테스트에 5J, IK09 테스트에 10J, IK10 테스트에 20J, IK11 테스트에 50J. 재료: 강철 |
| 햄머리의 동등 질량 | ≤1J: 0.2KG, IK07: 0.5KG, IK08: 1.7KG, IK09: 5KG, IK10: 5KG, IK11: 10KG |
| 망치 방출 방법 | 수동 풀기 |
| 장착장치 |
IK07에서 IK10 테스트를 위한 평평한 장착판, 0-90°의 조절 각도, M6 나사 구멍이 장착되어 있습니다. |
3자주 묻는 질문
1) 떨어지는 높이를 어떻게 알 수 있을까요?
페고: 장비는 떨어지는 높이를 표시하는 다이얼을 구성합니다. 해당 높이로 스윙 파이프를 당겨 놓습니다.
| 모델 (에너지) | 2J | 5J | 10J | 20J | 50J |
| 평형 질량/kg | 0.5 | 1.7 | 5 | 5 | 10 |
| 떨어지는 높이±1%/mm | 400 | 300 | 200 | 400 | 500 |
2표본을 어떻게 배치해야 할까요?
페고: 장비는 평평한 장착 장치로 구성됩니다, 가벼운 샘플을 테스트하기 위해, 그들은 장착판에 배치 될 수 있습니다.그래서 표본은 고정판에 단단히 고정되고 0-90°로 기울일 수 있습니다.중량 또는 대용량 샘플을 테스트하려면 땅에 넣을 수 있습니다.
3) 부작용을 어떻게 피할 수 있을까요?
페고: 초차 충돌 후 망치를 붙잡고 손으로 타격 요소를 잡아야 하며, 왜곡을 방지하기 위해 팔을 피해야 한다.사용자는 또한 전자 브레이크와 장치를 사용할 수 있습니다, 하지만 스윙 팔의 변형 위험이 있습니다.
4) 설치 서비스를 제공합니까?
페고: 장비는 설치 서비스를 필요로 하지 않습니다, 우리는 전체적으로 장비를 배송합니다.
