제품 상세 정보:
결제 및 배송 조건:
|
| 본체의 재질: | SUS304 스테인레스 강 | 구성: | R200 ~ R1600 진동 튜브, 턴테이블, 이중 연결 |
|---|---|---|---|
| 참조 표준: | IEC60529, IEC61851, IEC62196-1 | 컨트롤러: | PLC+Touch 스크린 |
| 입력: | 220V/50Hz | 적용: | EV 플러그, EV 소켓 콘센트, EV 공급 장비 |
| 강조하다: | EV 오시일레이팅 튜브 빗기 테스트 장비,R200 오시일레이팅 튜브 빗물 시험 장비,R1600 오시슬레이팅 튜브 비 테스트 장비 |
||

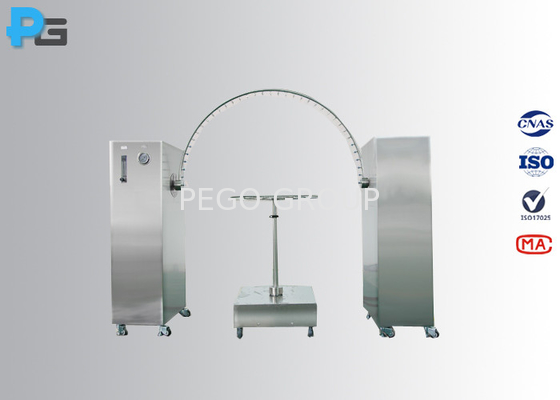

R200 ~ R1600 오스실레이션 튜브 시험 장비 IPX3 및 IPX4 테스트를 위해, EV 및 그 부속품의 방아쇠를 물의 침입에 대한 검증을 위해
1소개:
R200 ~ R1600 진동관 시험 장비는 IEC60529 제 14항에 따라 설계됩니다.2.3과 142.4 IPX3 및 IPX4 테스트를 위해. IPX4 테스트는 IEC61851 제 12항에 따라 외부 사용 차량 연결 장치, EV 플러그, EV 소켓 출구, EV 공급 장치 장치 및 EV 장치에 적용될 수 있습니다.4.2 및 IEC62196-1 제20항2.
장비는 진동 튜브 (R200에서 R1600), 턴테이블, 이중 클론 (물 탱크, 제어 장치, 흐름 미터, 압력 측정기, 물 필터 등과 통합) 로 통합됩니다.진동 튜브는 다양한 샘플에 맞게 교체 될 수 있습니다차시의 바닥에 4개의 롤러가 배치되어 있어 쉽게 움직일 수 있습니다.
IPX4 테스트를 위해, 오시일레이터 튜브는 반구의 전체 180 ̊에 스프레이 구멍을 가지고 있으며, 전체 흐름 속도는 표준 요구 사항에 따라 조정되고 흐름계로 측정됩니다.튜브는 거의 360 각을 통해 흔들리게됩니다0, 1800수직의 양쪽에, 그리고 한 완전한 진동의 시간 (2*3600시험 기간은 10분입니다.
2특징
● IPX3 및 IPX4 테스트
● 장비 의 껍질 과 회전판 은 SUS304# 스테인레스 스틸 로 만들어져, 녹슬지 않는 것을 보장 한다.
● 이중 기둥 구조를 채택, 설치가 쉽고 안정적인 회전.
● 조절 할 수 있는 트렁들 을 장착 하여 장비 를 쉽게 이동 시킬 수 있다.
● 필터링 조치: 표준 고 정밀 필터 는 수도꼭지 물 에 있는 불순물 을 필터 할 수 있다. 필터 요소 는 정기적으로 교체 될 수 있다.
● 물 탱크는 장비에 내장되어 있습니다. 물의 수치를 자동으로 제어 할 수 있습니다.낮은 수준으로 인한 손상으로부터 보호하기 위해 높은 또는 낮은 수준의 경보.
● 오시슬레이터 튜브 드라이브: 낮은 소음과 높은 정확성 특징을 가진 파나소닉 서비스 모터를 채택합니다.
● 회전 테이블 드라이브: 중국 브랜드 단계 모터를 채택하고 터치 화면으로 속도와 각도를 조정하고 방향을 자동으로 제어 할 수 있습니다.
● 전력 설정 시간: 전력 종료: 0-999min 전력 켜기: 0-999min 전력 종료: 0-999min
● 제어 부품: 7인치 터치 스크린+ 파나소닉 PLC.
● IPX3 및 IPX4 테스트 절차를 미리 설정하여 사용자가 방수 수준을 선택하면 장비가 표준 요구 사항에 따라 테스트를 수행합니다.
3파라미터
| 모델 | IPX34C | |||||||
| 튜브 반지름 | R1600, R1400, R1200, R1000, R800, R600, R400, R200 | |||||||
| 외형 | 대략적인 L4000mm*W3200mm*H2800mm | |||||||
| 납품률 | 0~10L/min | |||||||
| 회전판의 지름 | Φ1000mm, Φ800mm, Φ600mm | |||||||
| 회전판의 높이 | 1750~2350mm | |||||||
| 노즐의 열 | 00.4mm | |||||||
| 튜브 내부 지름 | 15mm | |||||||
| 물탱크 용량 | 30L | |||||||
| 튜브 각도 | 1200(IPX3) 3600(IPX4) 또는 사용자 정의 | |||||||
| 튜브 회전 속도 | 4s는 2*1200, 2*360에 12s0또는 사용자 정의 | |||||||
| 튜브 재료 | SUS304 스테인리스 스틸 | |||||||
| 회전판의 회전 속도 | 1~5r/min | |||||||
| 회전판의 최대 운반 능력 | 50kg | |||||||
| 회전판 회전 방법 | 전진 또는 전진 및 역행 | |||||||
| 보호 | 전기 누출, 수소증, 단회로 | |||||||
| 작동력 | AC 220V/50Hz, 1KW (동전선 + 중성선 + 보호지선) | |||||||
| 노동 조건 | 5°C~35°C (온도), ≤85% (R.H.), 86kPa~106kPa (압) | |||||||
4자주 묻는 질문
1) 오시일레이션 튜브의 반지름을 선택할 수 있나요?
Pego: 예, 사용자는 원하는 오시일레이터 튜브만 구입할 수 있습니다. 장비는 샘플을 조정하기 위해 오시일레이터 튜브의 다른 반지름으로 구성 할 수 있습니다.
2) IPX3와 IPX4 테스트를 위한 오시일레이션 튜브에 차이가 있습니까?
페고: 네, 표준 요구 사항에 따라: IPX3 테스트를 위해, 오시슬레이션 튜브는 중점의 양쪽 모두 60°의 아크에 스프레이 구멍을 가지고 있습니다. IPX4 테스트를 위해,오시일레이션 튜브는 반구 전체 180°에 스프레이 구멍이 있습니다.페고가 설계한 진동 튜브는 같은 진동 튜브로 IPX3 및 IPX4 테스트를 수행하는 데 사용할 수 있습니다. IPX3 테스트를 수행 할 때 나머지 노즐이 차단됩니다.
3) 우리는 회전 테이블의 운반 용량을 사용자 정의 할 수 있습니까?
페고: 예, 일반 회전판은 50KG 이하의 무게의 샘플을 수용할 수 있지만, 우리는 사용자 정의 서비스를 지원합니다.
4) 어떤 물 을 사용 할 수 있습니까?
Pego: 순수 물은 미리 권장됩니다, 이것은 노즐 막힘의 위험을 줄일 것입니다. 그러나 실제로는 수도꼭지 물을 가장 많이 사용합니다. 장비는 2 개의 물 필터를 구성합니다.
5) 이중 기둥의 안정성?
Pego: 우리의 설계는 충분히 안정적이며, 두 기둥의 바닥에는 바퀴가 장착되어 있어 사용자가 장비를 자유롭게 움직일 수 있습니다.바퀴를 잠금하고 발 컵 평평한 표면에 장비를 안정시킬 것입니다.
6) 물을 재활용 할 수 있습니까?
페고: 아니, 이것은 개방형 장비입니다, 물이 재활용 될 수 없습니다.챔버 타입 장비선택에 대한 것입니다.
7) 현장 설치 서비스를 제공 할 수 있습니까?
페고: 사실, 장비는 현장 설치 서비스가 필요하지 않습니다. 장비는 거의 전체로 배송됩니다. 사용자는 물건을 받을 때 간단한 배선 연결을 할 필요가 있습니다.
8). 보증 기간은 무엇입니까? 그리고 어떻게 우리는 판매 후 서비스를 얻을 수 있습니까?
페고: 보증 기간은 사용자가 상품을 받은 후 12 개월입니다. 판매 후의 95%의 문제는 원격 서비스로 엔지니어 팀이 해결할 수 있습니다.고객들은 문제를 보고한 후 일일 24시간 이내에 답변을 받게 됩니다.우리의 경험에 따르면, 대부분의 문제가 우리의 엔지니어의 지도로 제거 될 수 있습니다, 문제가 일부의 작은 부분만 부분 실패로 인해,왜냐하면 우리는 브랜드 부품들을 사용하기 때문입니다., 더 나은 성능과 좋은 신뢰성을 가지고 있습니다. 부품을 손상되면, 우리는 교체하기 위해 새로운 하나를 보낼 것입니다, 새로운 부품을 보증 기간 내에 무료로 충전됩니다.그리고 또한 우리의 eigneer 팀은 손상된 부분을 교체하는 방법을 가르쳐 줄 것입니다.
