제품 상세 정보:
결제 및 배송 조건:
|
| 적용된 표준: | IEC62196-1, IEC60529, IEC60598 | IP은 코드화됩니다: | IPX3 및 IPX4 |
|---|---|---|---|
| EUT: | 전기차용 플러그 및 연결 장치 | 노즐의 지름: | Φ0.4mm |
| 회전판의 지름: | 800mm | 구멍 간 간격: | 50mm |
| 보증: | 12개월 | 힘: | AC 220V/50HZ |
| 강조하다: | 전기차 방수 테스트 기계,IEC 62196-1 방수 시험 기계,오시일레이팅 튜브 방수 시험 기계 |
||
1오시슬레이팅 튜브 방수 테스트 기계의 도입:
오시일레이션 튜브 방수 시험 기계는 IEC60529 도 4, 제 14항에 따라 설계됩니다.2.3과 142.4, 그리고 표준 IEC62196-1 제 20 조에 의해 요구됩니다.2그것은 스프레잉 (IPX3) 및 물 스프레잉 (IPX4) 테스트에 대한 보호를 확인하는 데 적용되며 전기 차량, VE 플러그 및 컬렉터, 전자, 조명,전기 부품자동차 부품 등IPX3 및 IPX4 방수 테스트 장비는 진동 튜브 (R200에서 R1600), 회전 테이블, 물 탱크, 제어 장치 (터치 스크린 + PLC), 흐름계, 압력 측정기 등으로 구성됩니다.오시일레이션 튜브는 SUS304 스테인리스 스틸로 만들어집니다..
IPX3: 오시일레이션 튜브는 중점의 양쪽에 60°의 활을 통해 스프레이 구멍을 가지고 있습니다 (다른 구멍은 차단됩니다), 전체 흐름 속도는 표준 요구 사항에 따라 조정됩니다.시험할 장치는 반구의 중심점에 배치됩니다., 튜브는 수직의 양쪽에 120°, 60°의 각도를 통해 진동하도록 하며, 한 번의 완전한 진동 (2*120°) 의 시간은 약 4초이고 시험 기간은 5분입니다.그 다음 수평 방향으로 껍질을 90 ° 회전, 5분 동안 테스트하면 스윙 튜브의 최대 허용 반지름은 1600mm입니다.
IPX4: 오시일레이션 튜브는 반구 전체 180°에 스프레이 구멍을 가지고 있으며, 전체 흐름 속도는 표준 요구 사항에 따라 조정되며 흐름 미터로 측정됩니다.튜브는 거의 360 °의 각도로 흔들리게됩니다, 수직의 양쪽에 180°, 그리고 한 번의 완전한 진동 (2*360°) 의 시간은 약 12초입니다. 시험의 기간은 10분입니다.시험 상자의 지원은 물 배프로 변하는 것을 피하기 위해 구멍을 뚫어야 합니다.; 각 방향으로 최대로 스윙 튜브를 회전, 그래서 껍질은 모든 방향으로 스프래시 될 것입니다.
2오스실레이션 튜브 방수 시험 기계의 특징:
● IPX3 및 IPX4 테스트
● 장비 의 껍질 과 회전판 은 SUS304# 스테인레스 스틸 로 만들어져, 녹슬지 않는 것을 보장 한다.
● 이중 기둥 구조를 채택, 설치가 쉽고 안정적인 회전.
● 조절 할 수 있는 트렁들 을 장착 하여 장비 를 쉽게 이동 시킬 수 있다.
● 탱크는 장비 아래에 위치하고, 자동으로 물의 수치를 조절할 수 있습니다.
● 오시슬레이터 튜브 드라이브: 낮은 소음과 높은 정확성 특징을 가진 파나소닉 서비스 모터를 채택합니다.
● 회전 테이블 드라이브: 중국 브랜드 단계 모터를 채택하고 터치 화면으로 속도와 각도를 조정하고 방향을 자동으로 제어 할 수 있습니다.
● 전력 설정 시간: 전력 종료: 0-999min 전력 켜기: 0-999min 전력 종료: 0-999min
● 제어 부품: 7인치 터치 스크린+ 파나소닉 PLC.
3오스실레이션 튜브 방수 시험 기계의 매개 변수
| 모델 | IPX34C | |||||||
| 튜브 반지름 | R1600 | R1400 | R1200 | R1000 | R800 | R600 | R400 | R200 |
| 외부 크기 (L*W*H, m) | 4 x 3.2 x 28 | 3.6*3*26 | 3.2*2.4*2.4 | 2.85*2.02*2350 | 2.4*1.8*2 | 2 곱하기 1.4 곱하기 18 | / | / |
| 배달 속도 (L/min) | 0~10 | 0~10 | 0~6 | 0~6 | 0~4 | 0~3 | / | / |
| 회전대의 지름 (mm) | Φ1000 | Φ1000 | Φ800 | Φ800 | Φ600 | Φ600 | / | / |
| 회전판 높이 (mm) | 1750~2350 | 1750~2350 | 1350~1950년 | 1300~1700 | 950~1550 | 550~1000 | / | / |
| 노즐의 오프레어 (mm) | 0.4 | |||||||
| 튜브 내부 지름 | 15mm | |||||||
| 물탱크 용량 | 30L | |||||||
| 튜브 각도 | 1200(IPX3) 3600(IPX4) 또는 사용자 정의 | |||||||
| 튜브 회전 속도 | 4s는 2*1200, 2*360에 12s0또는 사용자 정의 | |||||||
| 튜브 재료 | SUS304 스테인리스 스틸 | |||||||
| 회전판의 회전 속도 | 1~5r/min | |||||||
| 회전판의 최대 운반 능력 | 50kg | |||||||
| 회전판 회전 방법 | 전진 또는 전진 및 역행 | |||||||
| 보호 | 전기 누출, 수소증, 단회로 | |||||||
| 작동력 | AC 220V/50Hz, 1KW (동전선 + 중성선 + 보호지선) | |||||||
| 노동 조건 | 5°C~35°C (온도), ≤85% (R.H.), 86kPa~106kPa (압) | |||||||
| 부속품 | 물 필터*1, 시험 바늘*100, 3 코어 케이블*1 (3m) | |||||||
| 수자원 |
1) 사용자는 설비 현장에서 물 압력이 0.2Mpa 미만인 물 소스를 구성하고 4/8 인치 펌프를 설치해야합니다. 2). 탭은 장비에서 2 미터 이상 떨어져 있지 않습니다 |
|||||||
| 부지에 대한 요구 사항 | 바닥은 평평하고, 배수 방구, 바닥과 벽은 방수하고, 바닥 배수 또는 배수 통을 설정 | |||||||
| 전원 스위치 요구 사항 |
1) 사용자는 설치 현장에서 장비에 대응하는 용량의 누출 방지 공기 스위치를 구성해야합니다.이 스위치는 장비 사용에 독립적이어야 합니다. 2) 칼 스위치 또는 전원 소재를 사용하는 것은 금지됩니다 3) 누출 방지 공기 스위치는 장비에서 2 미터 이상 떨어져 있지 않습니다. |
|||||||
| 반지름 (mm) | IPX3 | IPX4 | ||||
| 열린 구멍의 수 | 전체 수류량 | 열린 구멍의 수 | 전체 수류량 | |||
| L/min | L/h | L/min | L/h | |||
| 200 | 8 | 0.56 | 33.6 | 12 | 0.84 | 50.4 |
| 400 | 16 | 1.1 | 66 | 25 | 1.8 | 108 |
| 600 | 25 | 1.8 | 108 | 37 | 2.6 | 156 |
| 800 | 33 | 2.3 | 138 | 50 | 3.5 | 210 |
| 1000 | 41 | 2.9 | 174 | 62 | 4.3 | 258 |
| 1200 | 50 | 3.5 | 210 | 75 | 5.3 | 318 |
| 1400 | 58 | 4.1 | 246 | 87 | 6.1 | 366 |
| 1600 | 67 | 4.7 | 282 | 100 | 7.0 | 420 |

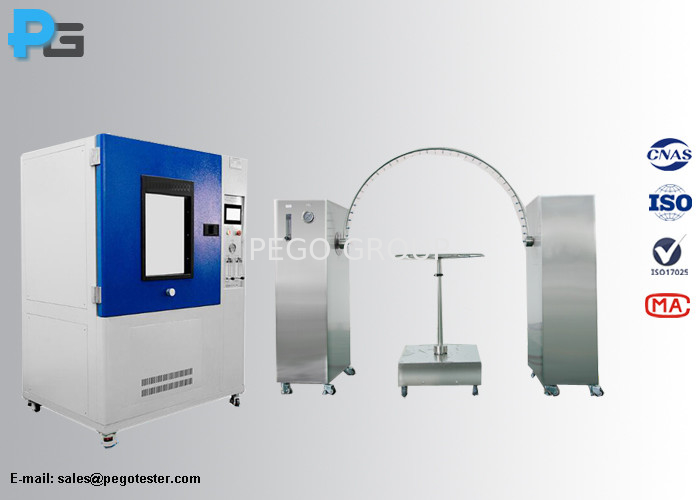

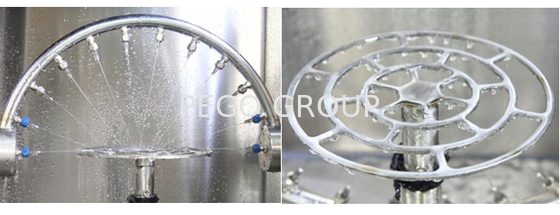

4오스실레이션 튜브 방수 테스트 기계의 그림
5포장 목록 오스실레이션 튜브 방수 검사 기계
| 1 | 기둥 상자 | 2 |
| 2 | 스윙 튜브 | 1 |
| 3 | 회전판 | 1 |
| 4 | 파란 바늘 | 100 |
| 5 | 스테인리스 스틸 플러그 | 몇 개 |
| 6 | 0.35mm 바늘 | 1 |
| 7 | 오 링 밀폐 | 1 |
| 8 | 앨런 스위치 | 1 |
| 9 | 스윙 튜브용 나사 | 6 |
| 10 | 아닐록스 튜브 | 6m |
| 11 | 고정장치 | 4 |
| 12 | 필터 | 1 |
| 13 | 필터 스위치 | 1 |
