제품 상세 정보:
결제 및 배송 조건:
|
| 표준: | IEC62196-1, IEC60112 | 표시 모드: | 버튼 유형 |
|---|---|---|---|
| 방울의 높이: | 35mm | 전극압: | 1.0±0.05N |
| 시험 전압: | 0~600V 설정 가능 | 일한 전력: | AC 220V 50HZ 또는 사용자 정의 할 수 있습니다 |
| 보증: | 12개월 | 사용: | CTI 및 PTI 테스트 |
| 강조하다: | 버튼 타입 누출 추적 시험 장비,IEC62916-1 누출 추적 시험 장비,전기차 누출 추적 시험 장비 |
||

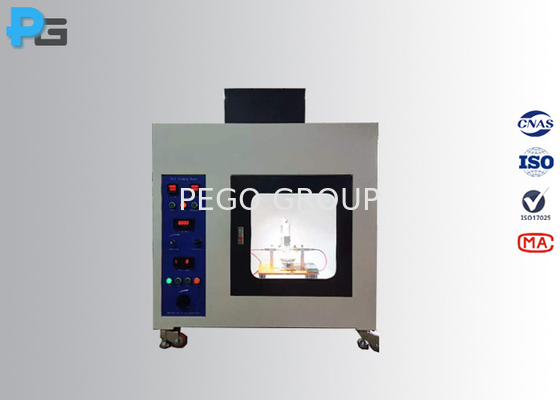

1누출 추적 테스트 장비 도입
누출 추적 테스트 장비는 IEC60112 표준의 요구 사항에 따라 엄격하게 설계 및 제조됩니다. 장비는 IEC62196-1 klausula 28.4 및 29에 의해 요구됩니다.6.추적 테스트는 고체 절연 물질의 표면에 2mm * 5mm 플래티넘 전극 사이에 특정 전압을 적용하고 전도성 액체 (0.1% NH) 를 떨어뜨립니다.4CL)with a specified droplet volume at a fixed height (35mm) for 30s to evaluate the leakage resistance of the surface of solid insulating materials under the combined action of electric field and humid or polluted media, 그리고 비교 추적 지수 (CTI) 와 추적 저항 지수 (PTI) 를 결정합니다.
2누출 추적 테스트 장비의 적용
누출 추적 테스트 장비는 조명 장비, 저전압 전기 기기, 가전 기기,기계장치, 모터, 전력 도구, 전자 기기, 전기 기기, 그리고 기타 그것은 또한 단열 재료와 공학 플라스틱에 적합합니다.전기 커넥터 및 보조 부품 산업.
3누출 추적 테스트 장비의 구조
추적 지수 테스트 장비는단 하나의 칩과 버튼으로 제어됩니다. 간격 시간, 떨어지는 양, 누출 전류 및 테스트 전압은 모두 제어판에서 설정 할 수 있습니다. 작업실에서,떨어지는 높이는 가이브 블록으로 측정 할 수 있습니다., 장치는 소레노이드 밸브의 스위치를 시계 방향으로 또는 시계 반대 방향으로 조절하여 떨어지는 크기를 제어합니다. 시험 장치는 내장된 배기가스입니다.앞 패널은 실험 과정을 쉽게 관찰할 수 있도록 투명합니다..
4누출 추적 테스트 장비의 매개 변수
| 제어 방법 | 버튼 + 미터 |
| 역 | 1 |
| 떨어지는 높이 |
35mm±5mm |
| 물방울 |
30s±5s, 50 방울: 24.5min±2min |
| 방울 크기 |
20 방울: 0. 380g~0. 480g, 50 방울: 0. 997g~1. 147g |
|
시험 용액 |
용액 A: 0.1%NH4Cl, 3.95±0.05Ωm, 용액 B: 1.98±0.05Ωm |
|
방울 수 |
0~9999 (예정, 기록 및 표시) |
|
시험풍속 |
0.2m/s |
|
단전 전류 하락 |
10.0A±0.1A 감소 10% |
|
누출 지표 |
00.50A±10% 2.00s±10% |
| 전극의 재료 | ≥99% 플래티넘 |
| 전극 크기 | 2mm±0.1mm) ×(5mm±0.1mm) ×(40mm±5mm), 길이≥12mm, 도끼 가장자리의 각: 30°±2° |
|
전극 거리 |
40.0mm±0.1mm, 각: 60°±5° |
|
전극압 |
10.00±0.05N |
|
전극 전압 |
100~600V |
|
안전 작동 인터페이스 |
유리 창문을 열면 자동으로 꺼집니다. |
5포장 목록누출 추적 테스트 장비
| - 아니 | 상품 | 단위 | Qty |
| 1 | 검사기 | 세트 | 1 |
| 2 | 블록 가이드 (4mm) | 조각 | 1 |
| 3 | 유리조각 | 조각 | 2 |
| 4 | 트레이 | 조각 | 1 |
| 5 | 35mm 높이 측정기 | 조각 | 1 |
| 6 | 마이크로 일렉트로닉 스케일 | 조각 | 1 |
| 7 | 전원 케이블 | 조각 | 1 |
| 8 | 사용 설명서 | 알겠습니다 | 1 |

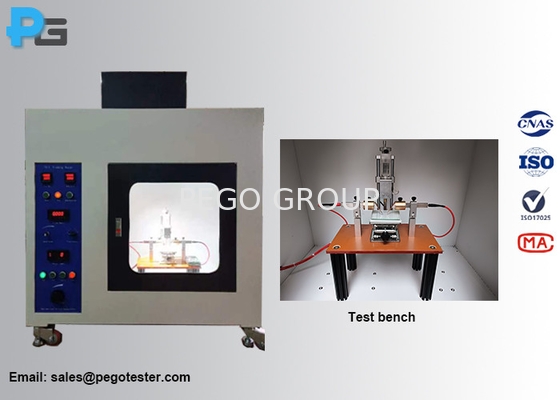

5테스트 벤치누출 추적 테스트 장비
