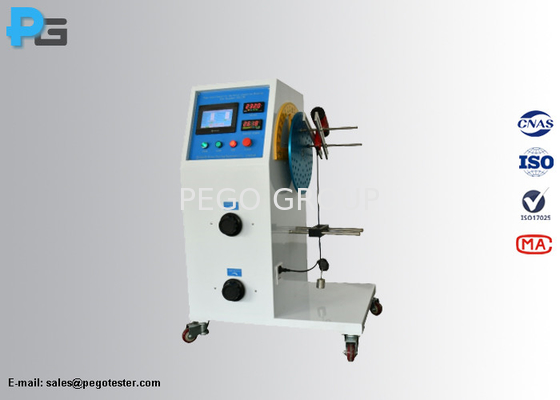

IEC62196-1 제 26.4항 EV 플러그 및 차량 커넥터 케이블 굽기 시험 장치

IEC62196-1 Clause 26.4 EV Plug And Vehicle Connector Cable Bending Test Apparatus For Flexing Test
IEC62196-1 Clause 26.4 EV Plug And Vehicle Connector Cable Bending Test Apparatus For Flexing Test
video play

큰 이미지 :  IEC62196-1 제 26.4항 EV 플러그 및 차량 커넥터 케이블 굽기 시험 장치

제품 상세 정보:
원래 장소: 중국
브랜드 이름: PEGO
인증: Third-lab calibration certificate
모델 번호: PG-FT01
결제 및 배송 조건:
최소 주문 수량: 1 세트
가격: USD3100-USD6500/set
포장 세부 사항: 우드인케이스
배달 시간: 25 근무일
지불 조건: T/T, 웨스턴 유니온, 머니그램, 페이팔
공급 능력: 20 세트/개월
상세 제품 설명
표준: IEC62196-1 항목 26.4 시험 속도: 60 회전/분
스윙 각도: 90' 드라이브 모드: 세르보 모터
일한 전력: 220V/50Hz 적용됩니다: EV 플러그 및 차량 연결 장치
보증: 12개월 무게: 20N, 25N, 50N, 75N, 100N 또는 사용자 정의 할 수 있습니다.
강조하다:

차량 커넥터 케이블 굽기 테스트 장치

,

복축 테스트 케이블 굽기 테스트 장치

IEC62196-1 제 26.4항 EV 플러그 및 차량 커넥터 케이블 굽기 시험 장치

1케이블 굽기 시험 장치의 도입

케이블 굽기 시험 장치는 IEC62196-1 제26.4 조 20 도표 및 표 14에 따라 설계됩니다.EV 플러그 및 차량 커넥터의 재구성 불가능한 액세서리의 기계적 부하 굽힘 테스트를 수행하는 데 사용됩니다..



시험 방법:

표본은 장치의 오시일레이션 구성 요소에 고정되어있어 이동 중간에 케이블은 무게로 부하됩니다.그리고 부속기의 명산 전류에 해당하는 전류가 전도기를 통과합니다., 둘 사이의 전압이 정량 전압인 경우, 오시일레이션 구성 요소는 수직의 양쪽 모두에서 90° (45°) 의 각도를 통해 뒤로 그리고 앞으로 움직입니다.굽는 횟수는 20000이고 굽는 속도는 60 분당시험 후, 샘플은 이 문서의 의미에서 손상을 나타내지 않아야 한다.



구조:

장비는 바닥 서식 구조를 채택하고 PLC 및 터치 스크린으로 제어됩니다. 속도, 테스트 시간 및 각도 미리 설정 할 수 있으며 내장 된 부하가 있습니다.기계가 쉽게 움직일 수 있도록 4 롤러를 장착.



2케이블 굽기 시험 장치의 사양

제어 시스템 PLC + 터치 스크린
드라이브 모드 세르보 모터
시험 속도 60 회전/분
각도 표시기 0-3600, 스테인리스 스틸로 만든
스윙 각 90°, ±450각 쪽에서 수직 또는 원하는 각도에서
테스트 수 0~999999. 표준 기본: 20000 회로
부하 200~250V/0~400A (조정 가능)
무게 20N, 25N, 50N, 75N, 100N 또는 사용자 정의 할 수 있습니다.
샘플 클램프 기계적 클램핑
작업력 220V/50Hz



표 14 - 기계적 부하 굽기 시험

가등 전류 (A) 힘 (N)
20개까지 20
21세부터 32세까지 25
33세부터 70세까지 50
71에서 250까지 75
251에서 400까지 100
401에서 500까지 포함 120
501부터 600까지 140
601부터 800까지 180

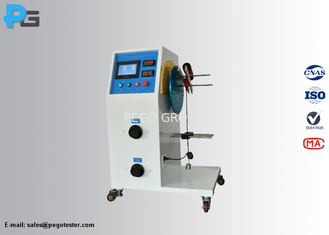

3케이블 굽기 시험 장치의 그림

  IEC62196-1 제 26.4항 EV 플러그 및 차량 커넥터 케이블 굽기 시험 장치 0



4자주 묻는 질문

1) 코드 굽기 시험 장치는 캘리브레이션 인증서와 함께 제공될까요?

답: 예, 정정 인증서와 함께 배송됩니다. 비용은 추가입니다.



2) 스윙의 각도는 무엇일까요?

답: 각은 0-360 조정할 수 있습니다0자유롭게 (표준 요구 900, ±450수직 또는 원하는 각도에서 양쪽에).



3) 속도는 얼마죠?

답: 속도는 0~60회/분까지 설정할 수 있습니다.



4) 어떤 패키지가 배송에 사용됩니까?

답: 이 장치는 목재 케이스에 포장됩니다.



5) 이 상품을 어떻게 주문할 수 있나요?

답변: 저희에게 조사를 보내십시오, 우리의 판매자는 24 시간 이내에 연락 할 것입니다.
