| 표준: | IEC62196-1 조항 25.3 및 IEC60309-1 조항 23.3 | 적용된 시료: | EV 플러그 및 차량 커넥터 |
|---|---|---|---|
| 드라이브 모드: | 당김 테스트용 모터, 토크 테스트용 실린더 | 토크 암: | 100mm 또는 200mm |
| 일한 전력: | AC 220V/50HZ | 보증: | 12개월10 |
| 강조하다: | IEC 62196-1 당기력 및 토크 테스트,코드 앵커리지 당기력 및 토크 테스트 |
||
1코드 앵커링 당기 힘 및 토크 테스트의 설명
로드 앵커링 당기력 및 토크 검사기는 IEC62196-1 제25.3항 그림 17 및 IEC60309-1 제23항에 따라 설계됩니다.3, 그것은 유연한 케이블을 갖춘 전기 차량 플러그 및 차량 커넥터의 긴장과 토크를 테스트하는 데 사용됩니다.케이블이나 장치의 내부 부품을 손상시킬 수 있는 범위 내에서 케이블을 장치에 밀어 넣을 수 없어야 합니다..
시험 방법은 케이블 고정장치 또는 다른 적절한 지점에서 약 20mm의 거리에 케이블에 표시를 하는 것입니다.그리고 1회/초의 속도로 100번 가닥에 안정적인 당기력을 가집니다.그 다음 1분 동안 장치에 가능한 한 가까운 토크를 가합니다.로드 표시 위치의 이동은 당기력 및 토크 테이블에서 표시된 이동을 초과하지 않아야 합니다..
구조:
2케이블 앵커링 당기 힘 및 토크 테스트의 매개 변수
| 당기력 무게 | 50N * 1, 60N * 1 ( 110N를 달성 할 수 있습니다), 40N * 2, 100N * 2 (조합 무게를 실현 할 수 있습니다 160N, 200N, 240N, 250N, 500N) |
| 토크 무게 | 6N*1, 7N*1, 12N*1, 15N*1, 23N*1, (110N*1) (0.6N.m, 0.7N.m, 1.2N.m, 1.5N.m, 2.3N.m, 11N.m의 토크 테스트를 수행 할 수 있습니다.) |
| 토크 팔 | 100mm (φ200mm) |
| 토크 시간 | 0-99H59M59S, 기본 1분 |
| 시험 시간 | 0~9999 미리 설정 가능, 기본 100번 |
| 시험 속도 | 1회/초 |
| 드라이브 모드 |
모터 (트랙 테스트용) 실린더 (토크 테스트용) |
| 작업력 | AC 220V/50Hz |
| 작업 상태 | 0-40°C (온도), 30%~90% (습도) |
| 크기와 무게 | W1600mm*D500mm*H1135mm, 100kg |
표 11 - 케이블 고정 장치에 대한 당기력 및 토크 시험 값
| 가등 전류 (A) | 당기력 (N) | 토크 (N.m) | 최대 이동량 (mm) |
| 5 ~ 20 | 160 | 0.6 | 2 |
| 30 ~ 32 | 200 | 0.7 | 2 |
| 60~70 | 240 | 1.2 | 2 |
| 125 | 240 | 1.5 | 2 |
| 200 | 250 | 2.3 | 2 |
| 250 | 500 | 11.0 | 5 |
| 400 | 500 | 11.0 | 5 |
| 500 | 500 | 11.0 | 5 |
| 600 및 630 | 600 | 11.0 | 5 |
| 800 | 600 | 11.0 | 5 |
3로드 앙커리지 당기 힘 및 토크 테스터의 구조
그것은 긴장, 무게 및 토크 팔을 적용 토크를 달성하기 위해 무게를 채택합니다. 미리 설정 카운터와 디지털 타이머를 사용하여 적용 된 긴장 및 토크 테스트 시간을 제어합니다.장비는 시험 시간 또는 시험 시간이 도달 할 때 자동으로 중지됩니다.시험 후 충전기 연결 장치의 유연 케이블의 최대 허용된 이동은 표준 요구 값을 초과해서는 안 됩니다.

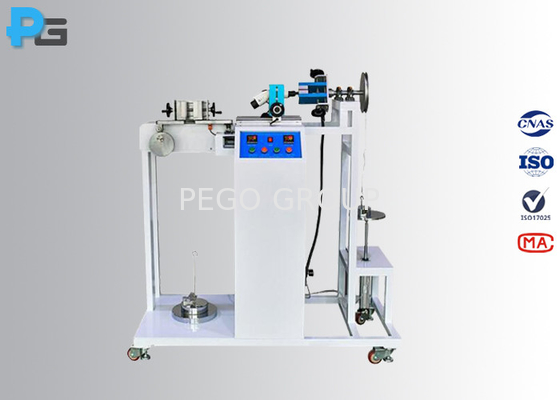

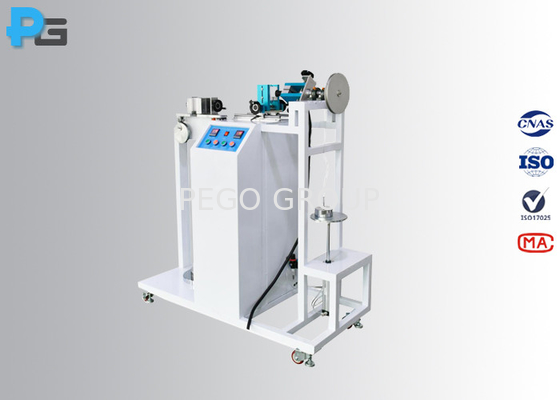

4케이블 앵커링 당기 힘 및 토크 테스터의 그림
