제품 상세 정보:
결제 및 배송 조건:
|
| 표준: | IEC62196 그림 9 및 그림 10 | 힘을 측정하세요: | 20N |
|---|---|---|---|
| 게이지 A 그림: | 그림 9 | 게이지 A 직경: | 3mm |
| 게이지 B 포스: | 1N | 게이지 B 그림: | 그림 10 |
| 게이지 B 직경: | 1MM | 보증: | 12개월 |
| 강조하다: | 전기차 소켓 출구 가이드,IEC 62916 시험 프로브,셔터 검사를 위한 시험 프로브 |
||
IEC 62916전기차 소켓 소켓가이드 A 20N와 B 1N로 셔터 테스트 프로브 검사
1가이브 A 및 B 테스트 프로브의 도입:
가이드 A 및 B 테스트 프로브는 IEC62196-1-2022 제 10.2항의 그림 9 및 그림 10에 따라 엄격하게 설계됩니다.EV 소켓을 테스트하는 데 사용됩니다.렛테스트 와이어, 단열된 손잡이, 추진기로 구성되어 있습니다.
시험 방법:
- 그림 9에 따른 가이드 A는 활력 접촉에 대응하는 입구와 20N의 힘으로 융합 표면의 다른 모든 열에 적용됩니다.가이브는 가장 불리한 위치에서 셔터에 적용됩니다, 세 방향에서 연속적으로, 각 방향에서 약 5초 동안 같은 위치에 위치한다. 각 부착 시 가이브는 회전되지 않아야 한다.그리고 20N 힘이 유지되도록 적용되어야 합니다.가이브를 한 방향에서 다른 방향으로 이동시키면 힘은 가리지 않지만 가이브는 끌어당겨지지 않아야합니다.
- 그림 10에 따르면 B 가이드, 그 다음 독립적인 움직임으로 각 방향으로 약 5 세 동안 3 방향으로 1N의 힘으로 적용되었습니다.각 이동 후 가이브를 꺼내기.
2매개 변수가이브 A와 B의 시험 프로브:
| 20N 밀기 힘 | 단단한 철선 | 지름: 3+0.03mm, 길이는: 80±0.5mm |
| 딱딱한 철도의 끝 | R0.2+005 | |
| 1N 추진력 | 단단한 철선 | 직경: 1+0.015mm, 길이: 80±0.5mm |
| 딱딱한 철도의 끝 | R0.05 |

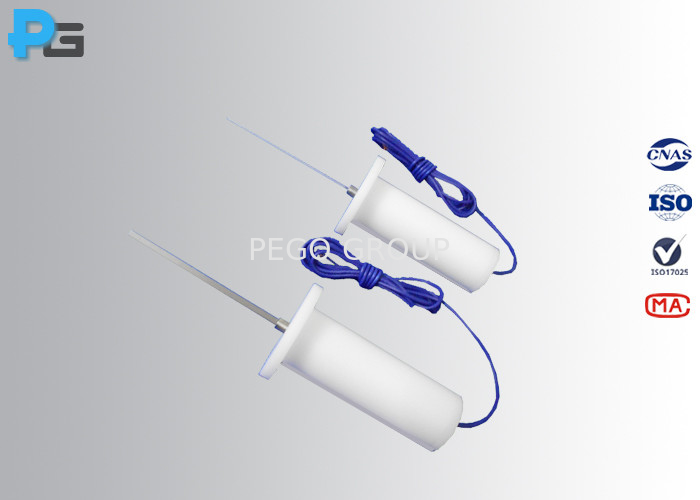

3사진가이브 A와 B의 시험 프로브:
4자주 묻는 질문
1) 시험 프로브는 어떤 표준에 부합합니까?
답: IEC62916-1 제 10.2항 9 및 10 도표, IEC60884-1 도표 9 및 10 등을 충족시킬 수 있습니다.
2) 테스트 프로브는 캘리브레이션 인증서와 함께 제공됩니까?
답: 네, 제3의 실험실 검정 인증과 함께 제공될 수 있습니다. 하지만 비용은 따로 부과됩니다.
3) 테스트 탐사기의 선행 시간은 얼마입니까?
답: 우리는 탐사선을 보유하고 있습니다. 즉시 배달할 수 있습니다.
