| 참조 표준: | IEC62262, IEC60068-2-75 | 장비의 재료: | 알루미늄 합금 |
|---|---|---|---|
| 충격 에너지: | 0.14J ~ 50J | IK 수준 테스트: | IK01~IK11 |
| 릴리즈 모드: | 수동 해제 | 충격 각도: | 0~90 급 |
| 강조하다: | 팽창 망치 충격 시험 장치,IK01~IK11 충격 테스트 장치,기계적 충격 시험 장치 |
||

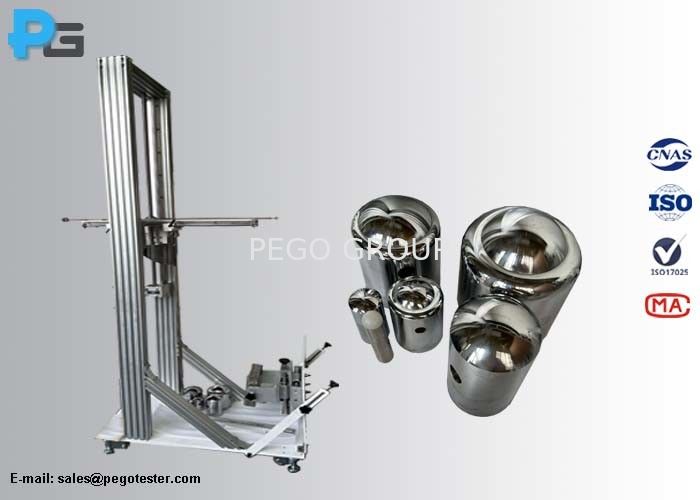

IK01 (0.14J) ~ IK11 (50J) 추 진자 해머 기계적 충격 시험 장치 IEC62262
1. 소개
추 진자 해머 기계적 충격 시험 장치는 IEC60068-2-75 시험 Eha 및 IEC62262의 시험 요구 사항을 충족할 수 있습니다. 이 장비는 타격 요소, 스윙 파이프 및 시험 장치로 구성됩니다. IK07 (2J) ~ IK11 (50J)의 타격 요소는 강철로 만들어졌으며, IK01 ~ IK06 시험용 타격 요소는 폴리이미드로 만들어졌으며, 타격 요소의 중앙에는 스윙 파이프에 고정하기 위한 구멍이 있으며, 등가 질량은 타격 요소의 실제 질량과 같지 않습니다. 스윙 파이프의 길이는 1000mm이며, 스윙 파이프의 질량은 타격 요소의 조합 질량에 따라 구성됩니다. 시험 장치는 알루미늄 합금으로 만들어졌으며, 하단에 4개의 바퀴가 있어 전체 장치가 자유롭게 움직일 수 있습니다. 낙하 높이는 IK01 ~ IK11 시험을 수행하기 위해 조정 가능하며, 장비에는 낙하 높이를 나타내는 다이얼이 장착되어 있습니다. 이동 높이는 충격 지점의 다른 높이에 맞게 사용자 정의할 수 있습니다.추 진자 해머는 돌출부가 없는 수직 표면에 충격 지점이 있는 경우에 적용할 수 있습니다. IK01 ~ IK06 시험은 플러그, 소켓, 장착 볼트, 글랜드, 덮개, 스위치 및 기타 전기 액세서리를 시험하는 데 적용됩니다. IK07 ~ IK11 시험은 조명 기구, EV 충전 장치 및 가정용 기기를 시험하는 데 적용됩니다.
2. 매개변수
스윙 파이프
| 에너지가 2J를 초과하는 경우 강철 파이프 1 (길이: 1000mm, 외경: 15.9mm, 두께: 1.5mm) |
에너지가 2J를 초과하지 않는 경우 강철 파이프 2 (길이: 1000mm, 외경: 9.0mm, 두께: 0.5mm) 충격 각도 |
| 0~90 | 0리프팅 스트로크 |
| 200-1200mm | 충격 해머 |
| 타격 요소: IK01 ~ IK06 시험의 경우 ≤1J, 나일론으로 제작 |
타격 요소: IK07 시험의 경우 2J, IK08 시험의 경우 5J, IK09 시험의 경우 10J, IK10 시험의 경우 20J, 강철로 제작 해머의 등가 질량 |
| ≤1J: 0.2KG, IK07: 0.5KG, IK08: 1.7KG, IK09: 5KG, IK10: 5KG, IK11: 10KG | 해머 해제 방법 |
| 수동 해제 | 장착 고정 장치 |
| 1). IEC60068-2-75 그림 D.3에 따라 완성된 설계, IK01 ~ IK06 시험에 적용 |
2). IK07 ~ IK10 시험용 평면 장착판, 각도 조절 가능 0-90°, M6 나사 구멍 장착
3. 자주 묻는 질문 |
1). 낙하 높이를 어떻게 알 수 있습니까?
Pego: 장비에는 낙하 높이를 나타내는 다이얼이 장착되어 있습니다. 스윙 파이프를 해당 높이로 당겨서 놓습니다.
낙하 높이
| 에너지/J | |||||||||||||||
| 0.14 | 0.2 | (0.3) | 0.35 | (0.4) | 0.5 | 1.7 | 1 | 2 | 5 | 10 | 낙하 높이±1%mm | 50 | 등가 질량/kg | ||
| 0.25 | 0 .25 | 0.25 | 0 .25 | 0.25 | 0 .25 | 0.25 | 0.25 | 0 .25 | 0 .25 | 0.5 | 1.7 | 5 | 10 | 10 | 낙하 높이±1%mm |
| 56 | (100) | 80 | (150) | 140 | (200) | (250) | 200 | 400 | 400 | 500 | 500 | 200 | 400 | 500 | 2. 샘플을 어떻게 배치합니까? |
Pego: 장비에는 평면 장착 고정 장치가 장착되어 있으며, 가벼운 샘플을 시험하기 위해 장착판에 배치할 수 있습니다. 그리고 장착판에는 M6 나사 구멍이 장착되어 있어 샘플을 장착판에 단단히 고정하고 0-90°로 기울일 수 있습니다. 무겁거나 부피가 큰 샘플을 시험하기 위해 바닥에 놓을 수 있습니다. IK01 ~ IK06 시험의 경우 합판 장착 고정 장치가 평면 장착 고정 장치에 설치됩니다.
3). 2차 충격을 어떻게 방지합니까?
Pego: 해머는 팔을 피하면서 손으로 타격 요소를 잡아서 초기 충격 후 유지해야 하며, 왜곡을 방지해야 합니다. 사용자는 전자 브레이크가 있는 장치를 사용할 수도 있지만 스윙 암의 변형 위험이 있습니다.
4). 설치 서비스를 제공합니까?
Pego: 장비는 설치 서비스가 필요하지 않으며, 장비를 통째로 배송합니다.
